GENEL ÖZELLİKLER
Mineral izoleli termokupllar, çok çeşitli şartlarda ve ortamlarda, değişik sıcaklıklarda kullanılabilirler.
Kullanıldığı yerler;
- Tanklar, boru hatları, çeşitli makinalar ve aparatları, laboratuvar ve test merkezleri,
- Hava, gazlar, su, yağ gibi sıvı ve gaz ortamlar,
- Nükleer enerji santralleri, reaktörler, basınçlı kaplar, kimya endüstrileridir.
Bu katalogta 1200°C?ye kadar kullanılabilen standart tip mineral izoleli termokupllar yer almaktadır.
Bükülebilir-kıvrılabilir ve düşük çaplarda verilebilir olması nedeniyle portatif uygulamalarda geniş kullanım imkanları vardır. Sıcaklık limitleri olarak çalışabilecekleri ortamlarda kablo gibi dolaştırılabilirler. Uzun tünel fırınlarda araba altı sıcaklığını takip etmek için veya bir fırının sıcaklık profilini çıkarmak için tercihen kullanılırlar.
DİZAYN VE SEÇİM
Tek veya çift elemanlı termokupl ince bir metal kılıf içine yerleştirilmiş ve kılıf içinde yüksek saflıkta metal oksit tozları sıkıştırılarak izole edilmişlerdir. Bu şekilde eleman telleri birbirlerinden ve aynı zamanda metal koruyucudan izole edilmişlerdir. Metal kılıf, metal oksit tozları ve eleman telleri özel yöntemlerle çok iyi sıkıştırılmış olması nedeniyle, termokupl bir kablo gibi bükülebilir, kıvrılabilir.
TERMOKUPL STANDARDI
Üretimlerimizde yer alan mineral izoleli termokupllar, DIN 43710 ve IEC 60584 standartlarına uygun EMF değeri üretmektedir. Fe-Const ve NiCr-Ni mineral izoleli termokupllar için Termokupllar Genel Bilgiler’deki mV tablolarından yararlanılabilir.

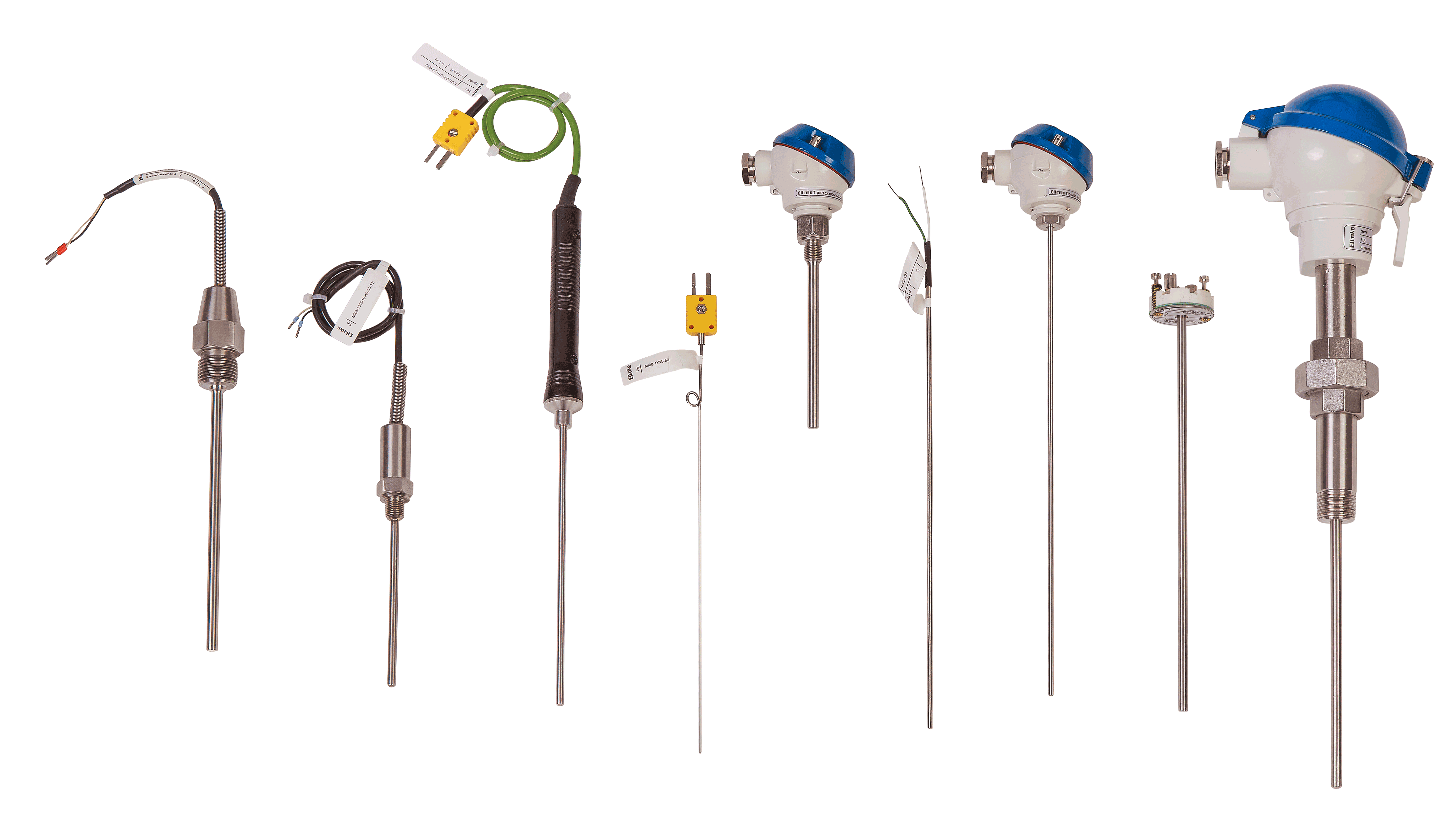

ELİMKO MİNERAL İZOLELİ TERMOKUPLLARA ÖRNEKLER
E-MI01-1-J-60-I-25
E-MI04-2-K-60-I-50
E-MI05-1-J-45-P-400
E-MI07-1-K-30-L-100
E-MI07-Y-1-J-45-I-40
M/I TERMOKUPL ÖZELLİKLERİ
Mineral izoleli termokuplların standartlarda belli çapları vardır. Bu çapların bükülebileceği minimum yarıçaplar sınırlıdır. Bu yarıçapın üzerine çıkılır ise termokupl zarar görür, kopabilir. Bu nedenle mineral izoleli termokuplları bükerken bu özelliğine dikkat edilmelidir. Aşağıdaki tablo halinde sınırlar verilmektedir.Mineral izoleli termokupllarda eleman teli çapı-sıcaklık arasındaki ilişki diğer termokupllardaki gibi değildir. Teller metal oksitleri ile çok iyi bir şekilde dış ortamlardan izole edildiği için düşük çapta daha yüksek sıcaklıklara çıkabilirler.
