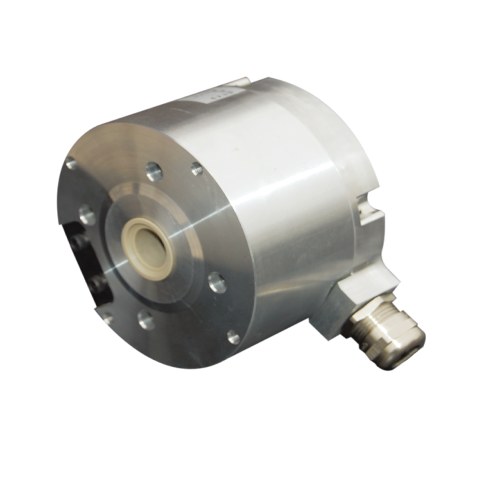

ELCO EX90R Serisi Enkoder

Genel Tanım:
ELCO EX90R Serisi, 90 mm gövde çapına sahip, mutlak (absolute) tip enkoderlerdir. “R” serisi, radial (yandan) kablo/konnektör çıkışı ile yerden tasarruf sağlar ve dar alanlarda kolay montaj imkânı sunar. Yüksek çözünürlük, sağlam mekanik yapı ve uzun ömürlü yataklama sistemi ile ağır sanayi, paketleme makineleri, asansörler, vinçler, otomasyon hatları gibi alanlarda hassas pozisyon ölçümü sağlar.

Teknik Özellikler:

• Gövde Çapı: Ø90 mm

• Malzeme: Alüminyum gövde, paslanmaz çelik mil

• Şaft Tipi: Tam mil (solid shaft) veya boş mil (hollow shaft) opsiyonlu

• Mil Çapı: Ø12 mm, Ø15 mm, Ø20 mm (opsiyonel)

• Koruma Sınıfı: IP65 (opsiyonel IP67)

• Maksimum Hız: 3000 rpm

• Yük Kapasitesi: 80 N (eksenel), 120 N (radyal)

• Şok Direnci: 30 G / 11 ms

• Titreşim Direnci: 10 G (10–2000 Hz)

• Moment Ataleti: 60 × 10⁻⁶ kg·m²

• Başlangıç Torku: < 0.02 Nm

• Çalışma Sıcaklığı: -20 … +85 °C

• Depolama Sıcaklığı: -30 … +85 °C

• Ağırlık: Yaklaşık 1.2 kg

Elektriksel Özellikler:

• Besleme Gerilimi: 5 VDC, 10–30 VDC (modele göre)

• Çıkış Sinyali: SSI, BiSS, Profibus, CANopen, Parallel (opsiyonel)

• Çözünürlük: 13 bit – 18 bit (tek tur) / 12 bit – 16 bit (multi-turn)

• Akım Tüketimi: ≤ 100 mA (yüksek çözünürlük modellerde daha fazla olabilir)

• Bağlantı Tipi: Radial kablo çıkışı veya M23/M12 konnektör

Avantajları:

• Yüksek çözünürlüklü mutlak ölçüm imkânı

• Radial çıkış ile dar alanlarda kolay kablolama

• Endüstriyel zorlu ortamlara uygun sağlam yapı

• Geniş haberleşme protokolü seçenekleri
