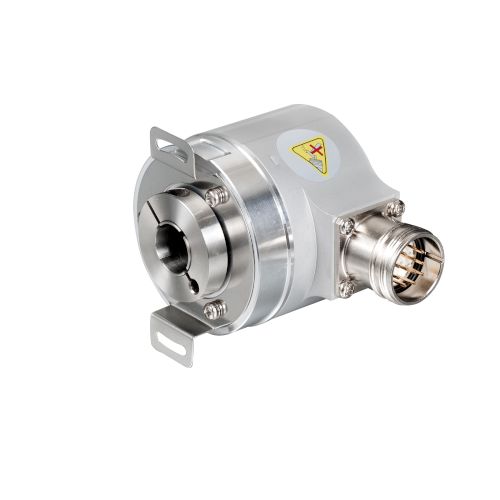

ELCO EAM58-EU Serisi Enkoder

Genel Tanım:
ELCO EAM58-EU Serisi, mutlak tip (absolute) döner enkoderler olup EtherCAT iletişim protokolünü destekler. 58 mm gövde çapı, yüksek çözünürlük, hızlı veri iletimi ve sağlam mekanik yapısı ile otomasyon, robotik, CNC makineleri, paketleme hatları ve endüstriyel proses kontrol sistemlerinde güvenilir pozisyon geri bildirimi sağlar. Tek turlu ve çok turlu ölçüm seçenekleri mevcuttur.

Teknik Özellikler:

• Gövde Çapı: Ø58 mm

• Malzeme: Alüminyum gövde, paslanmaz çelik mil

• Şaft Tipi: Solid shaft veya hollow shaft (modele göre)

• Mil Çapı: Ø10 mm, Ø12 mm (opsiyonel)

• Koruma Sınıfı: IP65 (opsiyonel IP67)

• Maksimum Dönüş Hızı: 6000 rpm

• Yük Kapasitesi: 50 N (eksenel), 80 N (radyal)

• Şok Direnci: 30 G / 11 ms

• Titreşim Direnci: 10 G (10–2000 Hz)

• Çalışma Sıcaklığı: -20 … +85 °C

• Ağırlık: Yaklaşık 0.35 kg

Elektriksel Özellikler:

• Besleme Gerilimi: 10–30 VDC

• Çıkış Arayüzü: EtherCAT (CoE – CANopen over EtherCAT protokol desteği)

• Çözünürlük: Tek turlu – 17 bit’e kadar, çok turlu – 32 bit’e kadar

• Veri İletim Hızı: 100 Mbps tam çift yönlü (full duplex)

• Bağlantı Tipi: M12 konnektör (kodlayıcıya göre A, B veya D kodlu)

Avantajları:

• EtherCAT ile yüksek hızlı ve senkron veri aktarımı

• Yüksek çözünürlük ve hassasiyet

• Güç kesintilerinde pozisyon bilgisini koruyan mutlak enkoder yapısı

• Zorlu endüstriyel ortamlara dayanıklı tasarım
