Elimko TW/F Flanşlı Tip Thermowell

GENEL ÖZELLİKLER

Thermoweller, termokupl, rezistanstermometre ve diğer sıcaklık sensörlerinin içine yerleştirildiği dolu veya boru malzemeden işlenen koruyucu kılıflardır. Özellikle basınç, viskosite, akışkanın hızı, kimyasal ve mekanik aşındırıcıların etkili olduğu proseslerde yaygın olarak kullanılır. Çalışma şartlarına göre uygun seçilmiş Thermoweller, yukarıdaki özellikler nedeniyle, sıcaklık sensörlerinin zarar görmesini önler, daha uzun ömrülü olmasını sağlar.

Sıcaklık sensörlerinin arızalanması durumunda Thermowell içine monte edilen sensör kolaylıkla çıkarılır ve değiştirilir.

Bu şekilde proses ortamına, sisteme müdahale edilmemiş olur. Ortam şartlarına uygun malzemeden işlenen Thermoweller, proses şartları göz önüne alınarak seçilecek olursa, sıcaklık ölçüm sistemi uzun ömürlü olur.

ELİMKO THERMOWELL ÇEŞİTLERİ

Uygulamalarına göre Elimko Thermowell kodları;
TW/T : Vida Bağlantılı Tip
TW/W : Kaynaklı Soket Tip
TW/V : Vanstone Flanşlı Tip

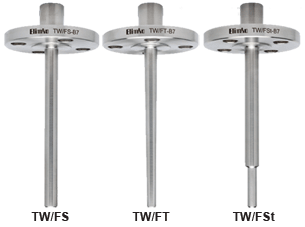

TW/F : Flanşlı Tip
TW/WI : Kaynaklı Tip

ÖRNEK KODLAMA

TW/FS-B18-P-M-FsM02-FrM04-THR-Fwt00-IC01-H110-P01-U120-L00-A130-Q02-V02-Tth02-Wm18-Fm18- O01-O02-O03

Well Tipi (TW) = TW/FS Flanşlı Tip Düz Thermowell,

Delik Çapı (B) = 18 mm, İmalat Şekli (P) = Boru, İmalat Standardı (M) = Metrik,

Flanş Boru Ölçüsü (FsM02) = DN40, Flanş Basınç Sınıfı (FrM04) = PN100,

Flanş Tipi (THR) = Diş çekilmiş faturalı flanş, Flanş kaynak Tipi (Fwt00) = Kaynaksız,

Eleman Well Bağlantısı (IC01) = M20X1,5, Well Kafa Uzunluğu (H02) = 110 mm,

Well Kafa Çapı (P01) = 30 mm, Dalma Boyu (U) = 1200, Uç Uzunluğu (L00) = Uçsuz,

Eleman Boyu (A) = 1300, Gövde /Dip Ölçüsü (Q02) = 22 mm, Uç Çapı (V02) = 22 mm,

Uç Kalınlığı (Tth02) = 10 mm, Well Malzemesi (Wm18) = Teflon, Flanş Malzemesi (Fm18) = Teflon,

Opsiyon (001) = Tapa ve Zincir / (002) = Paslanmaz Çelik Plakaya Tag No Yazımı / (003) = Basınç Testi
