Elimko İnset ve İnsetli Termokupllar

GENEL ÖZELLİKLER

Düz insetli tip termokupllar genel olarak,

a. Kazanlarda, boru hatlarında, tanklarda,
b. Gaz ve sıvı ortamlarında,
c. Basınçlı ortamlarda,
d. Çalışılan ortamın termokupllu kısa sürede yıprattığı ortamlarda kullanılır.

Düz insetli tip termokuplların en büyük kullanım avantajı, termokuplda bir arıza oluştuğu zaman, termokupl dış kılıf ortamdan çıkarılmadan, pratik bir şekilde inset çıkarılıp, değiştirilebilir. Böylelikle prosese ara verilmemiş olur.

Düz insetli termokupl dış kılıf içine yerliştirilen inset, seramik klemensi ile bir bütündür. Elimko inset tip termokupl resim numarası TC05'tir.

Standart tiplerden TC03 ve TC04 insetli tip olup, içinde TC05 montajlıdır.

DİZAYN VE SEÇİM

İnsetli termokupllar ölçüm yapılacak ortama kaynak, rekor veya flanş yardımıyla bağlanır. İnset kılıfa yerleştirilir ve kompanzasyon kablosu da kafaya bağlanır. İnset işleyişi bozmadan değiştirilebilir

TERMOKUPL STANDARDI

DIN 43710 ve IEC 60584’e karşı gelen standart numaraları ile belirtilen termokuplların EMF karakteristikleri Termokuplar Genel Bilgiler Bölümü’nde verilmiştir. İstenildiği takdirde diğer standartlarda veya özel olan termokupullar Elimko tarafından imal edilir. Termokupl tip numaraları kafa üzerindeki etiketlere, inset tiplerin tip numaraları seramik klemens üzerine plaka olarak belirtilmektedir.

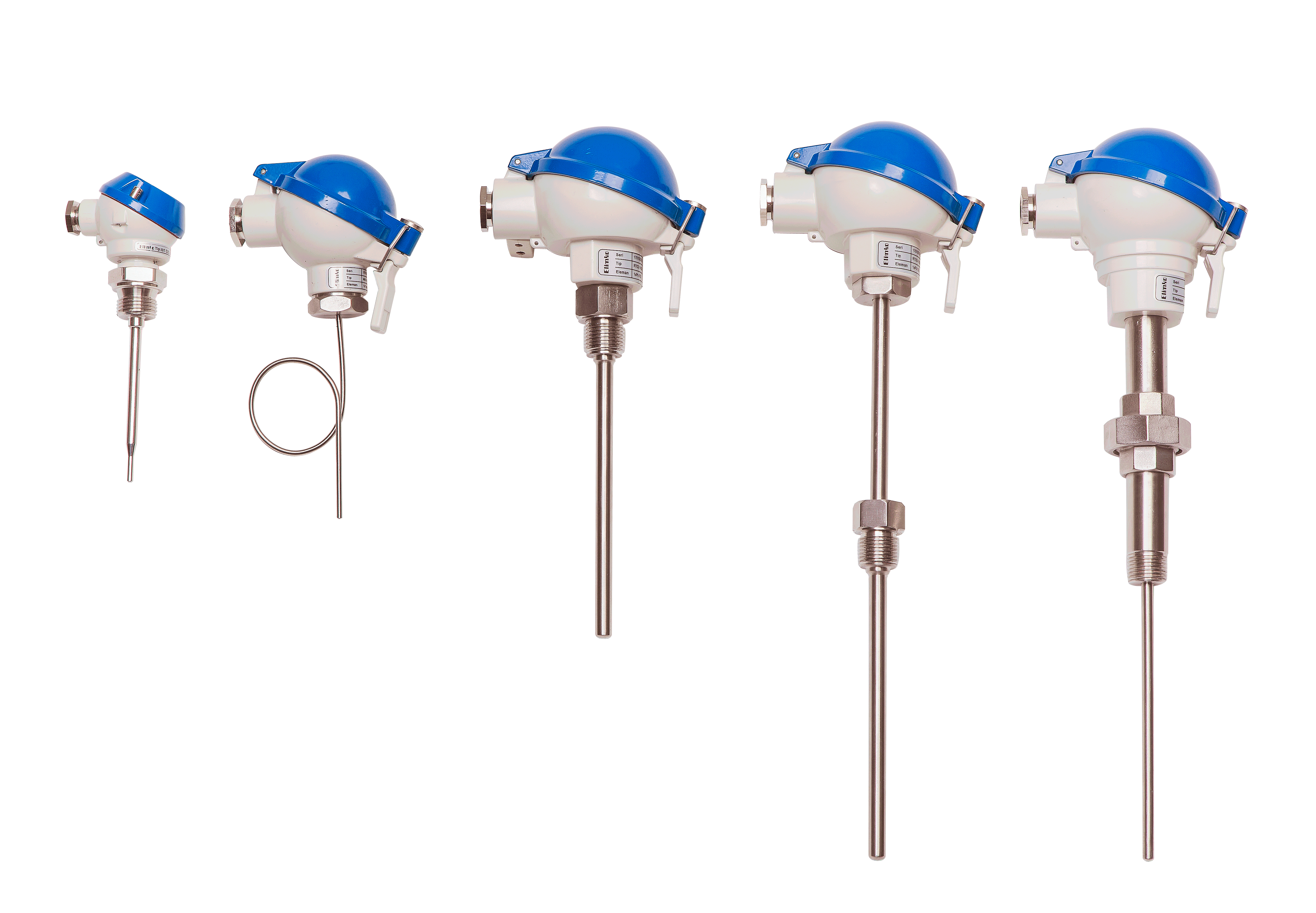

ELİMKO İNSETLİ VE İNSET TİP TERMOKUPL ÖRNEKLERİ

E-TC03-1-J-1-K-14-25CM

E-TC04-2-K-1-K-14-30/40

E-TC05-1-K-1-P-06-405MM
