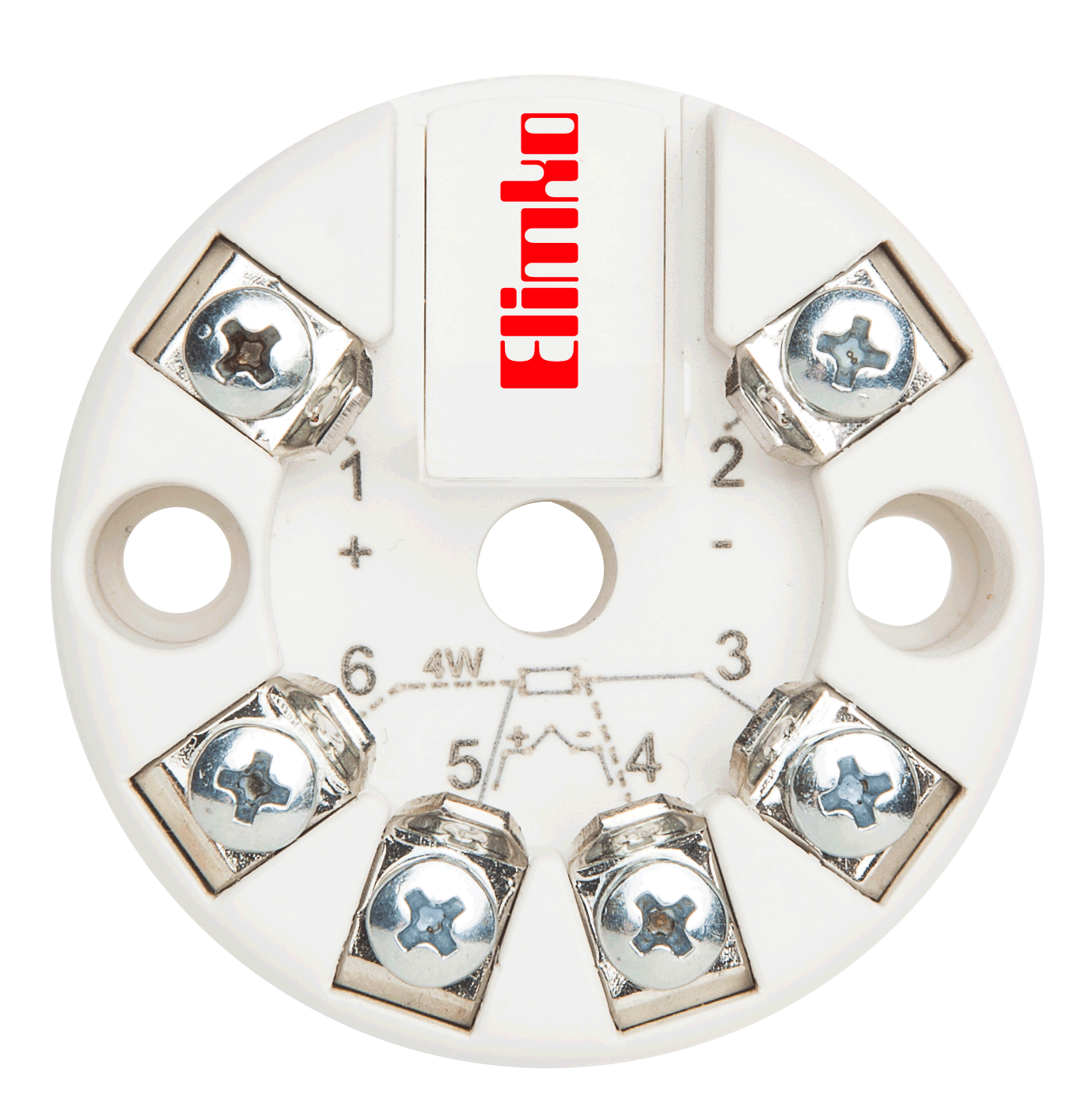

Elimko E-KC-200-H Serisi Hart Protokollü Kafa Tipi Sıcaklık Çevirici

GENEL ÖZELLİKLER

E-KC-200-H cihazı HART protokolüne uygun, kafa tipi, iki telli bir sıcaklık çeviricidir.

Çevirici, ölçüm değerini konfigüre edilen skalaya göre 4-20 mA akım işaretine dönüştürür.Termokupl ve Direnç termometre tipi sıcaklık sensörleri çeviricinin girişine bağlanabilir. Çevirici girişine DC mV ve direnç de bağlanabilir.

E-KC-200-H çeviricisi HART konfigüratör ile ya da Elimko’dan temin edilebilen özel bir PC yazılımıyla konfigüre edilebilir. E-KC-200-H nin montajı, tamir-bakım servis hizmeti,bu konuda eğitim almış teknik elemanlar tarafından yapılmalıdır. Bu işlemleri yapacak olan teknik eleman, çeviricinin kullanım kılavuzunu dikkatle okumalı ve anlayarak çeviriciye müdahale etmelidir.

Kullanım kılavuzunda verilen bilgilerin yeterli olmadığı hallerde firmamız Elimko ile temas kurulmalıdır. Çeviricide değişiklik yapmak veya arıza halinde tamir-bakım hizmeti vermek, ancak kullanım kılavuzunda izin verilen kadar olabilir. Ürünü kullanan firma, ulusal yönetmeliklere uygun montaj yapabilir, fonksiyon testleri uygulayabilir, tamir bakım gerçekleştirebilir.

TEKNİK ÖZELLİKLER

Çalışma Gerilimi:9.0 – 36 V DC

Gerilim Düşümü:9.0 V

İzolasyon Gerilimi:1,0 kV AC

Çalışma Ortam Sıcaklığı:-20°C ile +60°C

Depolama Sıcaklığı:-25°C ... 65°C

Çalışma Ortam Nemi:< 95% RH (Yoğuşmasız)

Koruma Sınıfı:IP00

Kalibrasyon Sıcaklığı:25°C ± 3°C

Boyutlar:Ø 44.0 mm x 22.0 mm

Bağlantı Kabloları:Max. 1.5 mm2 (AWG 16)

Çıkış:4-20 veya 20-4 mA

Giriş Sensörleri Termokupl: B, E, J, K, N, R, S, T, L, U Direnç Termometre: Pt-50, Pt- 100, Pt-500, Pt-1000, Ni-50, Ni100, Ni-120, Ni-200, Ni-500, Ni-1000 Milivolt: -200 ile 1000 mV Direnç: 0 ile 5000 ohm

Yük Direnci: < ((Vç-9) / 0.021) Ω

Hata Uyarısı:3.8 mA veya 21.0 mA

Okuma Hızı:2 okuma/saniye

CJC Hatası:< ±1.0ºC (Termokupl Giriş)

EMC Bağışıklığı:< ± 0,5% Tam Skala

Isınma Süresi Yaklaşık:5 Dakika

İletişim Arayüzü:HART 7

Sönümleme (Damping) Ayarı:0 ile 60 saniye

Ağırlık:60 gr.
