GENEL ÖZELLİKLER
Metal veya seramik kılıflı düz termokupllar -200°C'den 2320°C'ye kadar çok çeşitli proseslerde yaygın olarak kullanılır. Katalogta verilen maksimum dayanma sıcaklıkları zararlı gazların olmadığı hava ortamı içindir. Bu maksimum sıcaklığı kısa süre geçişler tolere edebilirler, ancak termokupllun ömrünü azaltıcı bir faktör olacaktır. Ayrıca aşındırıcı özelliği olan ortamların etkisi termokupllun çalışma sıcaklıklarını düşürme yönünde olacaktır.
Bu katalogdaki termokuplların EMF karakteristikleri DIN 43710 ve IEC 584 standartlarına uygundur.
DİZAYN VE SEÇİM
Termokupl ömrünün olabildiğince uzun tutulması ve bu sürede güvenilir sonuçlar alınması için çalışma koşullarına uygun eleman, izolatör, koruyucu kılıf seçilmelidir. Termokupl seçimi ile ilgili olarak Elimko kataloğu Termokuplar ile ilgili Genel Bilgiler Bölümü’nde, gerekli bilgileri bulabilirsiniz. Katalogta belirtilen maksimum (en yüksek) çalışma sıcaklıkları çalışma ortamının hava olduğu koşullarda geçerlidir. Kısa süreler için belirtilen en yüksek sıcaklık limitlerinin aşılması, sonucu fazla etkilemeyebilirse de termokupl ömrünü kısaltır. Ortamda aşındırıcı (corrossive) maddelerin bulunması da en yüksek sıcaklık limitinin koruyucu kılıf için daha düşük olmasına neden olur.
TERMOKUPL STANDARDI
DIN 43710 ve IEC 60584’e karşı gelen termokuplların EMF karakteristikleri Termokupllar ile ilgili Genel Bilgiler Bölümü’nde verilmiştir. İstenildiği taktirde diğer standartlarda veya özel olan termokupllar Elimko tarafından imal edilebilir.

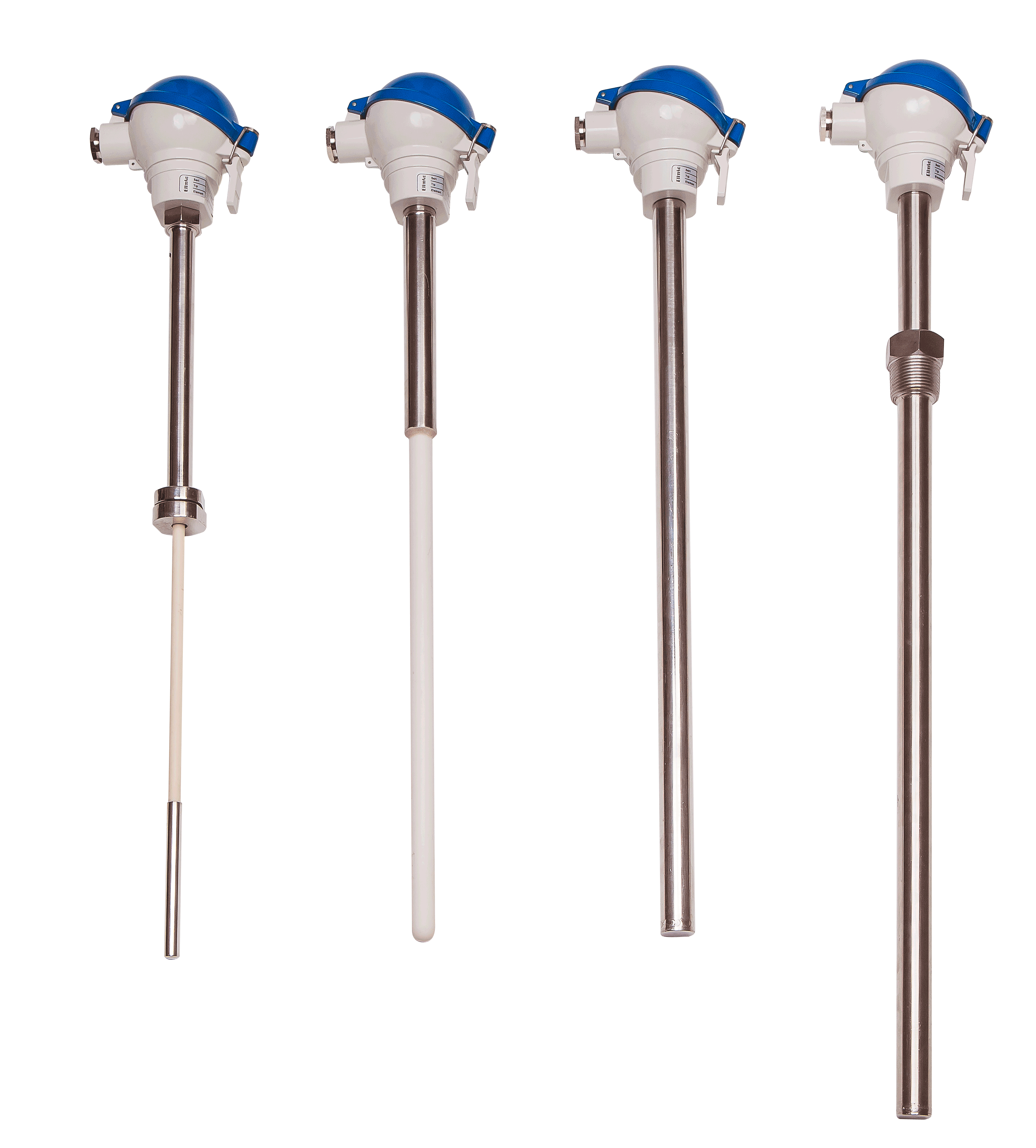

ELİMKO DÜZ TİP TERMOKUPL ÖRNEKLERİ
E-TC01-1-J-1-K-09-16
E-TC01-2-J-2-K-22-60/71
E-TC0-1-K-2-C-22-50
E-TC02-1-S-4-X-26-50-PY
E-TC01-1-S-5-I-22-100-PZ
E-TC01-2-K-3-N-22-71-PY
