Genel Özellikler

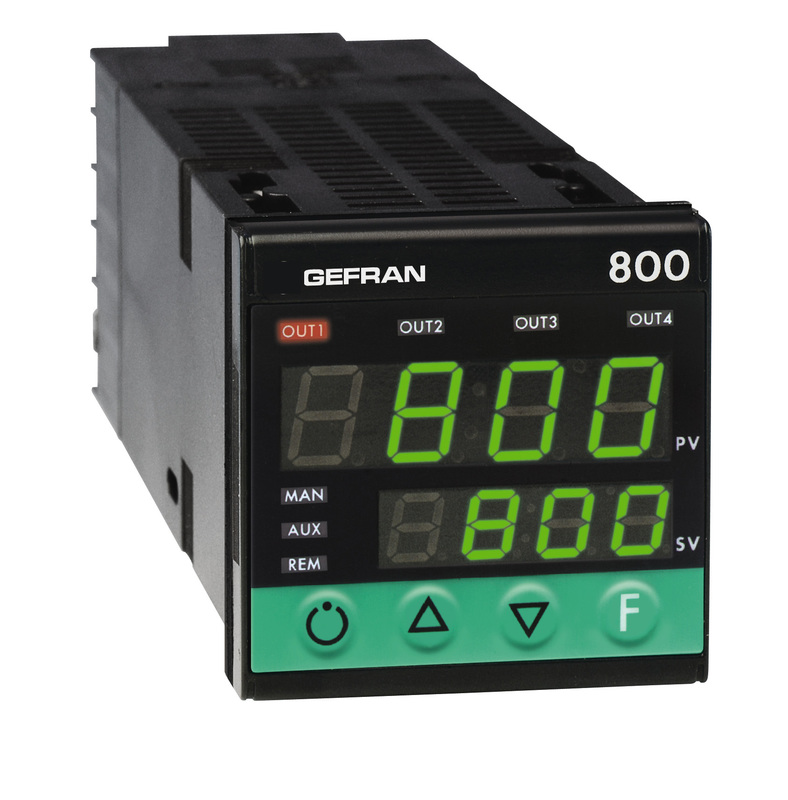

SMT kullanılarak üretilmiş 48x48 (1/16 DIN) formatlı mikroişlemci kontrolörü.
Cihaz, IP65 seviyesinde ön panel koruması sağlayan bir Lexan membran ile korunan eksiksiz bir operatör arayüzü sağlar.
4 tuşu, her biri 4 basamaklı iki yeşil LED ekranı, 4 lojik veya röle çıkışı için 4 kırmızı gösterge LED'i ve cihazın çeşitli çalışma durumlarını belirtmek için programlanabilen 3 LED daha vardır.
Proses değişkeni için ana giriş evrenseldir ve birçok tipte giriş sensörü bağlama olanağı sağlar: termokupl tipi J, K, R, S, T, B, E, N, Ni-Ni18Mo, L; dirençli termometre Pt100 3 telli; termistör PTC; 0-50mV, 10-50mV, 2-10V, 0-10V, 0-20mA, 4-20mA ve potansiyometre, tümü ön yüz tuşları kullanılarak tanımlanabilen özel doğrusallaştırma imkanına sahip lineer girişler.
Açıklama
- Ön panelden yapılandırılabilir evrensel giriş
- Doğruluk 0,2% fs
- İki kontrol çıkışı: Röle, mantık veya Isı / Soğutma işlevli analog
- 3 yapılandırılabilir alarm
- 2 analog çıkış
- Yapılandırılabilir işlevli 2 dijital giriş
- CT veya uzak ayar noktası için yardımcı giriş
- Isıtıcı Kesintisi veya kısa devre prob alarmı
- Kendinden ayarlama, Yumuşak başlatma, Otomatik ayarlama, Man / Otomatik, Darbesiz, Ayar Noktası, Yerel Ayar / Uzaktan
- Fonksiyon multiset, rampa di set, zamanlayıcı
Üzerinde iki nokta ile tanımlanan doğrusal bir fonksiyon kullanarak girişin düzeltilmesini etkinleştirmek mümkündür.
Giriş tipi ön panel tuşlarından seçilir ve harici şönt veya adaptör gerekmez.
Uzak ayar noktası, potansiyometre veya akım trafosu için doğrusal bir giriş (0-10V, 2-10V, 0-20mA / 4-20mA) için yapılandırılabilen ikinci bir yardımcı izole analog giriş mevcuttur.
Yardımcı giriş işlevi, özel bir doğrusallaştırma olasılığı dahil olmak üzere tamamen yapılandırılabilir. 4 adede kadar yerel ayar noktasının seçimi için mevcut 2 izole dijital girişi konfigüre etmek mümkündür; dahili zamanlayıcının başlatılması, durdurulması ve sıfırlanması; Otomatik / Man, Loc / Rem işlevleri; alarmlar hafıza sıfırlama; giriş tutma işlevi.
Cihaz, voltaj veya akımda 4'e kadar röle (3A / 250V) veya mantık (12Vdc, 20mA) çıkışlara ve 2 adede kadar izole edilmiş analog çıkışa sahip olabilir.
Her çıkışın işlevi, ön yüz ile tamamen yapılandırılabilir.
Mevcut fonksiyonlar şunları içerir: kontrol çıkışı, alarm çıkışı, zamanlayıcı, dijital giriş tekrarı, proses değerinin yeniden iletimi, ayar noktaları, sapma, alarm ayar noktası veya dijital iletişimden okunan değer.
Harici vericilere veya potansiyometrelere güç sağlamak için başka bir izole çıkış (10 veya 24Vdc, 30mA maks.) Mevcuttur.
RS485 seri iletişim arayüzü (RS232C uyumlu), herhangi bir parametrenin okunmasını veya değiştirilmesini ve cihazı çevrimiçi olarak yönetmeyi (yerel / uzaktan manuel / otomatik komutasyon, dahili zamanlayıcı kontrolü, çıkışların doğrudan kontrolü) mümkün kılar.
Mevcut protokoller: MODBUS RTU ve CENCAL (Gefran).
Opsiyonel seri iletişimler Akım Döngüsü, RS232 veya RS485 olabilirken, protokol Gefran (Cencal) ve Modbus arasında seçilebilir.
Bunları kullanarak herhangi bir alet parametresine yazmak mümkündür.
Cihazın tüm programlama prosedürleri, parametrelerin fonksiyon blokları halinde gruplandırılması (kontrol parametreleri için CFG, girişler için Inp, çıkışlar için Out, vb.) Ve giriş için basitleştirilmiş bir menü seçme imkanı ile kolaylaştırılmıştır. en sık kullanılan parametreler.
Konfigürasyonu daha da basitleştirmek için, Windows için menüyle çalışan bir konfigürasyon programını ve cihazı bağlamak için gerekli kabloyu içeren PC için bir programlama kiti mevcuttur (80021 kodlu veri sayfasına bakın)
