Genel Bakış

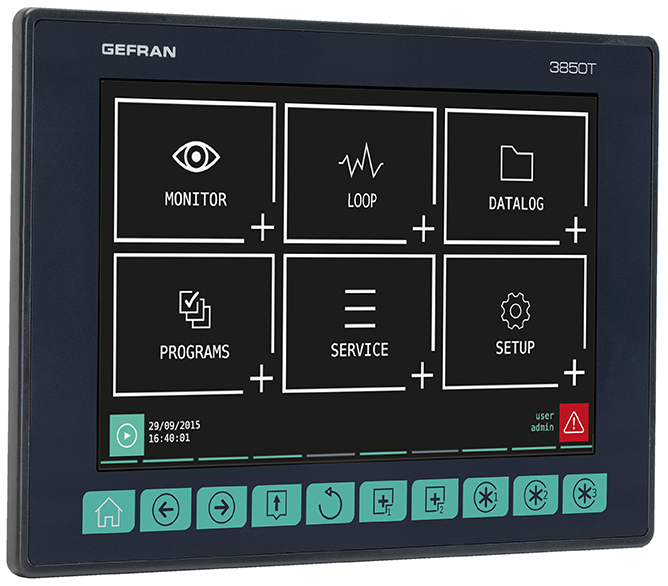

3850T Çok işlevli denetleyici, hepsi bir arada bir cihazdır. Hassas PID denetleyicileri, güvenli veri kaydı, toplu raporlama, Ayar Noktası Programlayıcısı (Ramp & Soak) ve sıra kontrolü yapılandırılabilirliği ile özelleştirilmiş programlara izin verecek güçlü fonksiyon bloğunu birleştirir. Parlak 7 ”dokunmatik grafik arayüz, proses parametrelerinin görselleştirilmesini son derece net hale getirir. Bu teknoloji aynı zamanda sağlamak s a , panelin ön yüzünde bulunan, yetenek, bağlı PC'ye gerek olmadan yapılandırılacak. 3850T, CQI9 ve AMS2750 ile Havacılık ve Otomotiv Endüstrilerinin yüksek doğruluk standartlarını karşılar.
Açıklama
- Operatör arayüzü renkli dokunmatik ekran, 7 "
- 16 adede kadar PID kontrol döngüsü
- Kaskad PID kontrolü, oran ve oransal valfler
- Gelişmiş PID kontrol döngüsü ayarı
- Tamamen yapılandırılabilir analog sinyal
- AMS2750 ve CQI9 uyumluluğu
- Veri Günlüğü, Trend Grafikleri ve Gerçek Zamanlı Saatli Toplu Rapor
- Şifrelenmiş veya açık formatlı geçmiş dosyalar (CSV)
- Veri aktarımı ve parametre aktarımı / ithalatı için USB
- Rampalar ve ıslatma ile profil programlama
- 250'ye kadar kayıtlı profil programı.
- Senkron ve asenkron profil programcısı
- Yapılandırılabilir mantık ve matematik işlemleri ( GET mantığı)
- Özelleştirilebilir operatör grafik arayüzü ( GET görünümü)
- 3 şifre korumalı kullanıcı seviyesi
- Enerji ölçer (kWh)
- Modbus TCP üzerinden HMI / SCADA veri alışverişi
- Arayüz dili seçimi
PID kontrol Döngüleri
3850T, 16 adede kadar ayrı PID döngüsünü kontrol edebilir. 3850T'nin esnekliği, kullanıcının çeşitli gelişmiş kontrol döngüsü işlevlerinden yararlanmasına olanak tanır. Bunlar, tek döngü, oransal veya motorlu valf, oran kontrolü ve kademeli kontrol arasında değişir.
3850T, kullanıcıya işlem üzerinde hassas kontrol sağlamak için birden fazla ayarlama yöntemine sahiptir. Bu, kritik ısı talepleri veya hızlı süreçler olan uygulamalar için kararlı ve doğru sıcaklık kontrolü sağlayacaktır.
Veri Kaydedici ve Toplu rapor
Veri Kaydedici işlevi, Gerçek Zamanlı Saat ile birlikte işlem verilerini, GİRİŞ / ÇIKIŞ sinyallerini ve alarm durumlarını açık bir dosyada (.CSV formatı) veya şifreli bir dosyada depolar. Minimum veri örnekleme frekansı 1 saniyedir. Toplu rapor seçeneği, arşivlenmiş verileri belirli bir parti kodu referansı ile ilişkilendirmenize olanak tanır. 3850T veri formatının esnekliği, kullanıcının özelleştirilmiş , üretim ve kalite raporları oluşturmasına olanak tanır .
DataLog Utility PC, tüm arşivlenmiş verilerin kolay yönetimi için mevcuttur, bir Ethernet ağı üzerinden dosyaların manuel veya otomatik olarak kopyalanmasına ve silinmesine izin verir. PC'de depolanan veriler trend tablosu formatında veya bir hesap çizelgesinde (Excel tipi) görüntülenebilir veya CSV veya PDF dosyaları olarak dışa aktarılabilir.
Ayar Noktası Programcısı (Rampa ve Bekletme)
3850T kullanıcı rampası, ıslatmak beklemeye ile kontrol profillerini oluşturmak için gelişmiş bir Ayar Noktası programcısı sağlar , her adım için In / Out işlevlerinde ve olay. Çoklu süreç, her bölgenin zamana dayalı veya asenkron zamanları senkronize edebilmesi için ayarlanabilir. Garantili Bekletmeler, yardımcı kontrol için birden fazla olay çıkışı Programlayıcıda yönetilebilir.
GET mantığı
GEFRAN GET mantığı bir seçenektir al 3850T denetleyicisinde programlama paketi. GET mantığı, Gefran'ın web sitesinden indirilebilen GF_Express Aracının bir parçasıdır. GET mantığı, mantık fonksiyonlarını ve matematiksel fonksiyonları birleştirerek, kullanıcının gelişmiş proses kontrol fonksiyonlarının birleşik kullanımıyla özelleştirilmiş sıra kontrolü oluşturmasına olanak tanır.
3850T, hepsi bir arada cihaz olarak, matematikle üst düzey proses kontrolünü alır ve mantık işlevlerini entegre eder. Artık gecikmeler, zamanlayıcılar, sıra kontrolü, mantık fonksiyonları, matematiksel fonksiyonlar ve kullanıcının tüm gelişmiş fonksiyonları tek bir 3850T çözümünde birleştirmesine izin veren hassas PID kontrolü ile sanal kontrol kanallarının oluşturulması mümkündür.
Özel arayüz GET görünümü
GET görünümü ayrıca Gefran'ın GF_Express yazılımındadır. GET Görünümü, kullanıcının uygulamaya özel grafikle özelleştirilmiş sayfalar oluşturmasına olanak tanır. GET görünümü , kullanıcının üretim alanındaki proses etkileşimlerini basitleştirecek ve netleştirecek dinamik bir grafik arayüz tasarlamasına olanak tanır. Gefran, özelleştirilmiş görünümlerin geliştirilmesine yardımcı olmak için bir grafik sembol kitaplığı içerir. Grafik sembollerini kontrolör değişkenleriyle ilişkilendirmek için kolay bağlantılar vardır.
GET görünümü ve GET mantığı ile GF Express
GF Express, Gefran'ın tüm mikro işlemci yapılandırılmış ürünleri için yapılandırma aracıdır. GET View ve GET mantığı, 3850T ile kullanılan yapılandırma aracının parçalarıdır.
Uzaktan servis ve Güvenlik
3850T'de çeşitli düzeylerde parola ve güvenlik mevcuttur. Bunlar, kullanıcının cihazı yetkisiz erişime veya kullanıma karşı koruması için mevcuttur.
Gerektiğinde veya istendiğinde 3850T, bir PC, Tablet veya Akıllı Telefon ile yapılabilen uzak bir VNC sunucu hizmetini destekleyecektir. Bu, yerel veya uzak konumlardan görüntülemeye ve düzenlemeye izin verecektir. Yerel erişim için güvenlik seviyeleri, uzaktan erişim için de geçerlidir. Uzaktan hizmet, üretimde çalışma süresine ve ekipman arızalarının giderilmesine yardımcı olmak için tanılama ve süreç görünümleri için kullanılabilir.
