Genel Özellikler

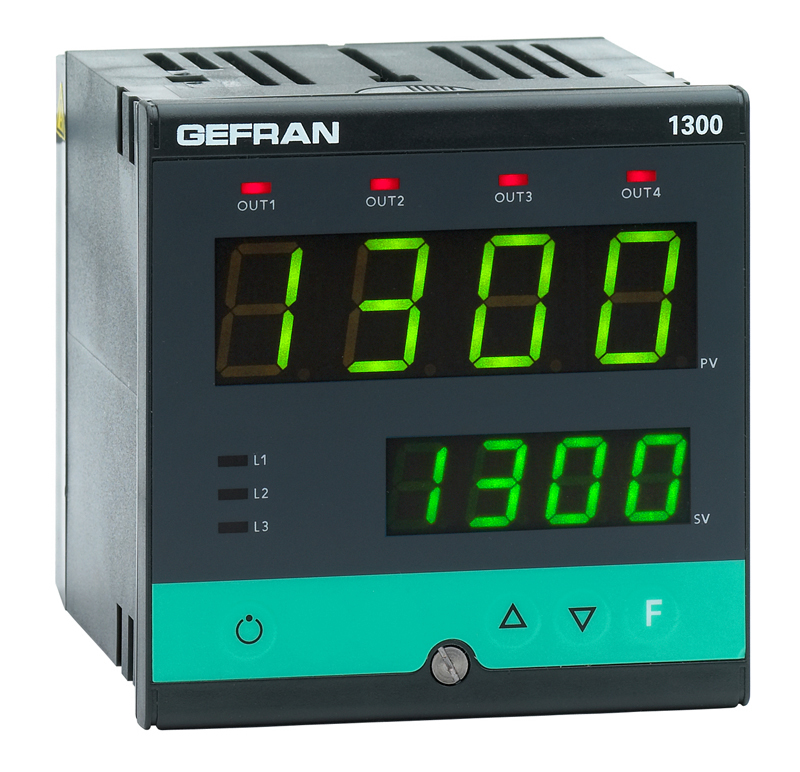

Mikroişlemci denetleyicileri, 1200 için 48x96 (1 / 8DIN) biçimi ve 1300 için 96x96 (1 / 4DIN) biçimi, SMT teknolojisi ile oluşturulmuş.
IP65 ön panel koruma seviyesini garanti etmek için Lexan membran ile korunan eksiksiz operatör arayüzü.
4 tuş, çift 4 basamaklı yeşil LED ekran, 4 röle / lojik çıkış için 4 kırmızı sinyal LED'i ve cihazın çeşitli işlev durumlarını bildirmek için programlanabilir işlevli 3 ek LED'den oluşur.
Kontrol edilecek değişkenin ana girişi evrenseldir ve çok çeşitli sinyallerin bağlanmasına izin verir: termokupllar, dirençli termometreler, termistörler, normalleştirilmiş lineer girişler, tümü ön yüz plakasından özel doğrusallaştırma seti olasılığı ile. Giriş tipi tamamen ön panelden seçilir ve harici adaptör şöntleri / bölücüler gerektirmez.
Akım trafosundan ikinci bir yardımcı analog giriş mevcuttur. Önceden ayarlanabilen iki ayar noktasından birini seçebilir, Manuel-Otomatik modu seçebilir, alarm hafızasını sıfırlayabilir veya dijital giriş aracılığıyla tutma işlevini etkinleştirebilirsiniz.
Cihaz 4 çıkışa kadar sağlar: röle (5A, 250VAC / 30VDC cosφ = 1) veya mantık (24V ±% 10 (10Vmin a 20mA)).
Gerilim veya akımda bir analog çıkış da mevcuttur. Her çıkışın işlevleri ön panelden serbestçe yapılandırılabilir. Kontrol ve alarm çıkışlarına ek olarak, dijital veya yeniden iletim girişinin durumunu proses değişkeni, ayar noktası, sapma, alarm açma noktaları ve seri hat üzerinden alınan değerler ile tekrarlayan çıkışlara da sahip olabilirsiniz.
Dış vericilere güç sağlamak için ek bir çıkış (24VDC, 30mA maks.) Mevcuttur.
Açıklama
- Ön panelden yapılandırılabilir evrensel giriş
- Nominal koşullar altında doğruluk% 0,2 fs'den daha iyi
- Kontrol çıkışı: röle, mantık, Triyak veya sürekli
- Soğutma sıvısı seçimiyle sıcak / soğuk işlevi
- Tamamen yapılandırılabilir işlevli 3 alarm
- Analog yeniden iletim çıkışı
- Yapılandırılabilir işlevli 2 adede kadar yalıtılmış dijital giriş
- Yapılandırılabilir işlevli izole dijital giriş
- CT için yardımcı giriş (TA) (50mAac)
- Isıtıcı kesintisi veya prob kısa devre alarmı
- Otomatik ayarlama, Otomatik ayarlama, Yumuşak başlatma, darbesiz Man / Otomatik işlevi
- Çift set, set rampa, zaman ayarlı çıkış fonksiyonu
- Optik olarak izole edilmiş RS485 seri hattı. Protokol: GEFRAN MODBUS RTU
- Kendi kendine teşhis
- GF eXpress yazılımı ile bilgisayardan hızlı konfigürasyon
Seri haberleşme seçeneği, MODBUS RTU protokolü ve 19200 baud (485) maksimum hız ile Akım Döngüsü veya RS485'te olabilir. Enstrümanın tüm programlama prosedürü, parametrelerin fonksiyon blokları halinde gruplanmasıyla kolaylaştırılmıştır (kontrol parametreleri için CFG, girişler için Inp, çıkışlar için Çıkış, vb.).
Enstrüman ayrıca, ilgisiz parametreleri otomatik olarak gizleyen donanım konfigürasyonuna göre görüntülenecek parametreleri seçebilir.
Enstrüman, sadece birkaç parametreyi gerektiren "KOLAY" bir konfigürasyonla sağlanır (sadece sipariş edilen modelle ilgili olanlar ve kontrol cihazının çalışması için gerekli olanlar). Bu şekilde, sadece ayar noktasını ve alarmı ayarlamanız ve ardından belirli bir düğme ile otomatik ayarlamayı başlatmanız gerekir.
Daha da basit bir yapılandırma için, Windows ortamı için bir kablo ve kılavuzlu bir programdan oluşan bir PC programlama kiti kullanabilirsiniz (bkz. Teknik Veri kodu GF_eXpress).
