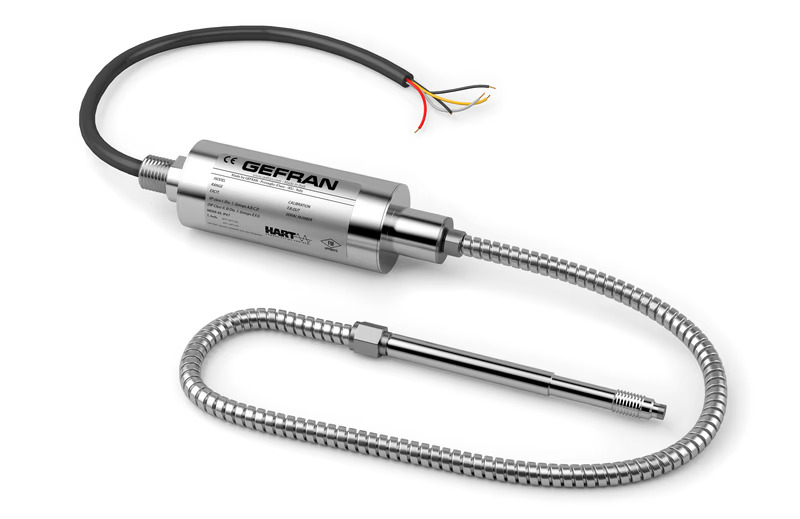

Gefran HWF
Yağlı - HART – FM
ANA ÖZELLİKLER
- Basınç aralıkları: 0-35 ila 0-1000 bar / 0-500 ila 0-15000 psi
- Doğruluk: < ±%0,25 FS (H); < ±%0,5 FS (M)
- Potansiyel olarak patlayıcı ortamlar için FM onayı
Teknik özellikler
Genel Bakış
Gefran'ın HWF serisi, patlayıcı atmosferin bulunduğu yüksek sıcaklıktaki ortamlarda kullanıma yönelik HART iletişim protokolüne sahip basınç vericileridir.
Bu serinin ana özelliği ortamın sıcaklığını 315°C'ye kadar okuyabilmesidir.
Yapısal prensip, basıncın hidrolik aktarımına dayanmaktadır.
Sıvı dolu sistem sıcaklık stabilitesini sağlar. Fiziksel ölçüm, gerinim ölçer teknolojisi aracılığıyla elektriksel ölçüme dönüştürülür.
Vericiler, aşağıdaki koruma türleri ve özelliklerle FM standartlarına göre tasarlanmış ve üretilmiştir:
– Sınıf I, Bölüm 1, Grup A, B, C ve D için patlamaya dayanıklı (XP)
– Sınıf II, III, Bölüm 1, Grup E, F ve G için Toz Tutuşmasına Karşı Koruma (DIP)
– Tehlikeli olarak sınıflandırılan iç ve dış alanlar: Tip 4X, IP67
– Nominal ortam sıcaklığı T5 Ta = -20°C ila +85°C, T6 Ta = -20°C ila +60°C
Tanım
- Basınç aralıkları: 0-35 ila 0-1000 bar / 0-500 ila 0-15000 psi
- Doğruluk: < ±%0,25 FS (H); < ±%0,5 FS (M)
- Potansiyel olarak patlayıcı ortamlar için FM onayı
- 1/2-20UNF, M18x1,5 standart dişli, montaj flanşı ø 66,3 mm (2,61”)
- Dahili/harici seçenekte otomatik sıfırlama işlevi
- 17-7 PH GTP+ kaplamalı oluklu diyafram
