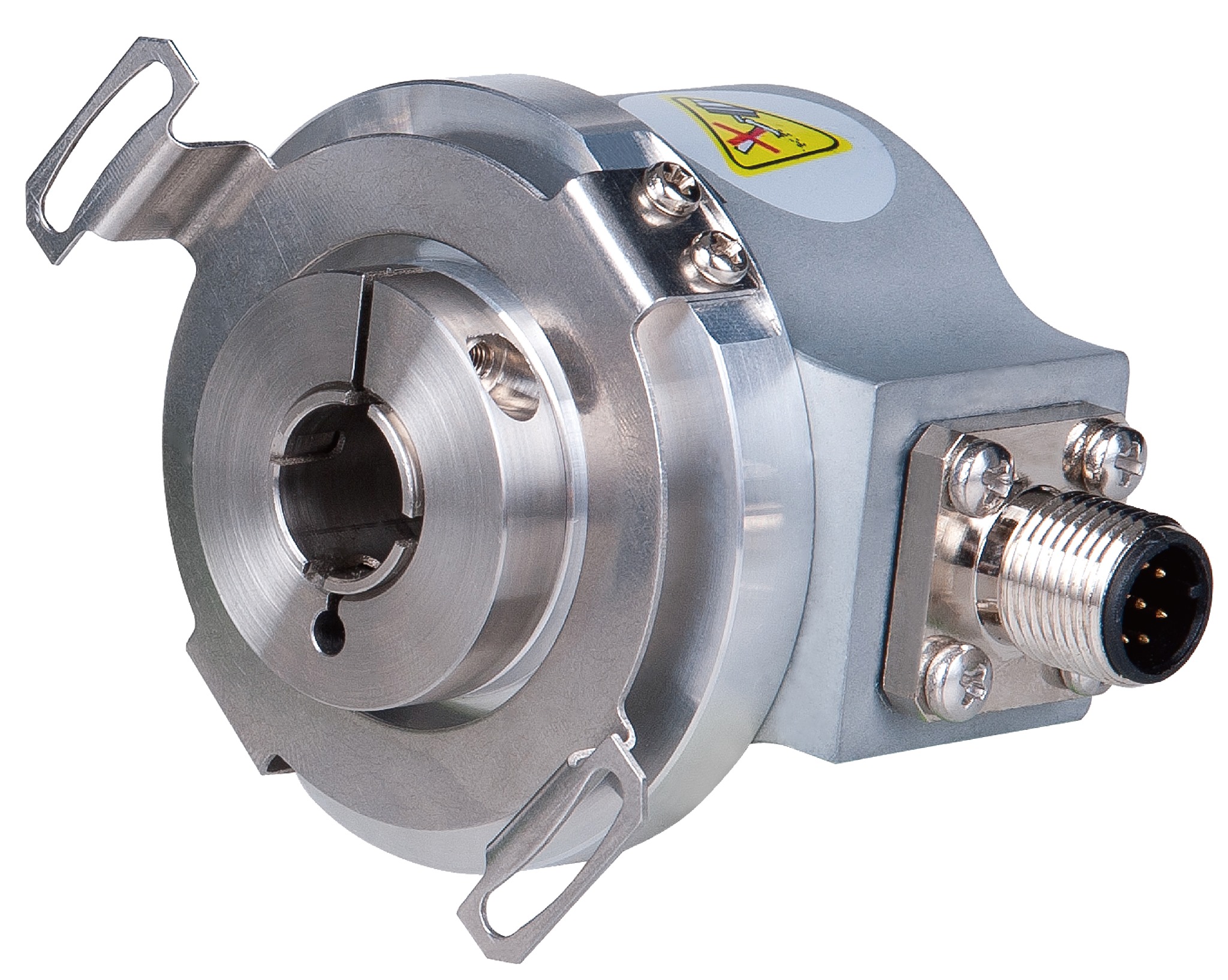

ELCO EVP50P Serisi Enkoder

Genel Tanım:
ELCO EVP50P Serisi, 50 mm gövde çapına sahip yüksek hassasiyetli artımlı (incremental) enkoderlerdir. “P” serisi tasarım, boş mil (hollow shaft) yapısıyla doğrudan mil geçişli montaj imkanı sunar. Yüksek çözünürlük, sağlam yapı ve endüstriyel şartlara uyum sayesinde motor kontrol sistemleri, paketleme makineleri, robotik uygulamalar ve otomasyon hatlarında güvenilir pozisyon geri bildirimi sağlar.

Teknik Özellikler:

• Gövde Çapı: Ø50 mm

• Malzeme: Alüminyum gövde, paslanmaz çelik mil

• Şaft Tipi: Boş mil (Hollow shaft)

• Mil Çapı: Ø8 mm, Ø10 mm, Ø12 mm (opsiyonel)

• Koruma Sınıfı: IP54 (opsiyonel IP65)

• Maksimum Hız: 6000 rpm

• Yük Kapasitesi: 20 N (eksenel), 40 N (radyal)

• Şok Direnci: 30 G / 11 ms

• Titreşim Direnci: 10 G (10–2000 Hz)

• Moment Ataleti: 8 × 10⁻⁶ kg·m²

• Başlangıç Torku: < 0.02 Nm

• Çalışma Sıcaklığı: -20 … +85 °C

• Depolama Sıcaklığı: -30 … +85 °C

• Ağırlık: Yaklaşık 280 g

Elektriksel Özellikler:

• Besleme Gerilimi:

  • Push-pull çıkış: 5–30 VDC

  • RS422 çıkış: 5 VDC veya 10–30 VDC

• Maksimum Çözünürlük: 5000 PPR

• Akım Tüketimi: ≤ 100 mA

• Maksimum Darbe Frekansı: 300 kHz

• Çıkış Seviyesi (Push-pull):

  • Yüksek: Ub-1.5 V

  • Düşük: ≤ 0.8 V

• Çıkış Seviyesi (RS422):

  • Yüksek: ≥ 3.4 V

  • Düşük: ≤ 0.4 V

Avantajları:

• Boş mil tasarım ile kolay montaj

• Yüksek çözünürlük ve ölçüm hassasiyeti

• Titreşim ve şoka karşı dayanıklı yapı

• Çeşitli montaj aparatı ve bağlantı seçenekleri
