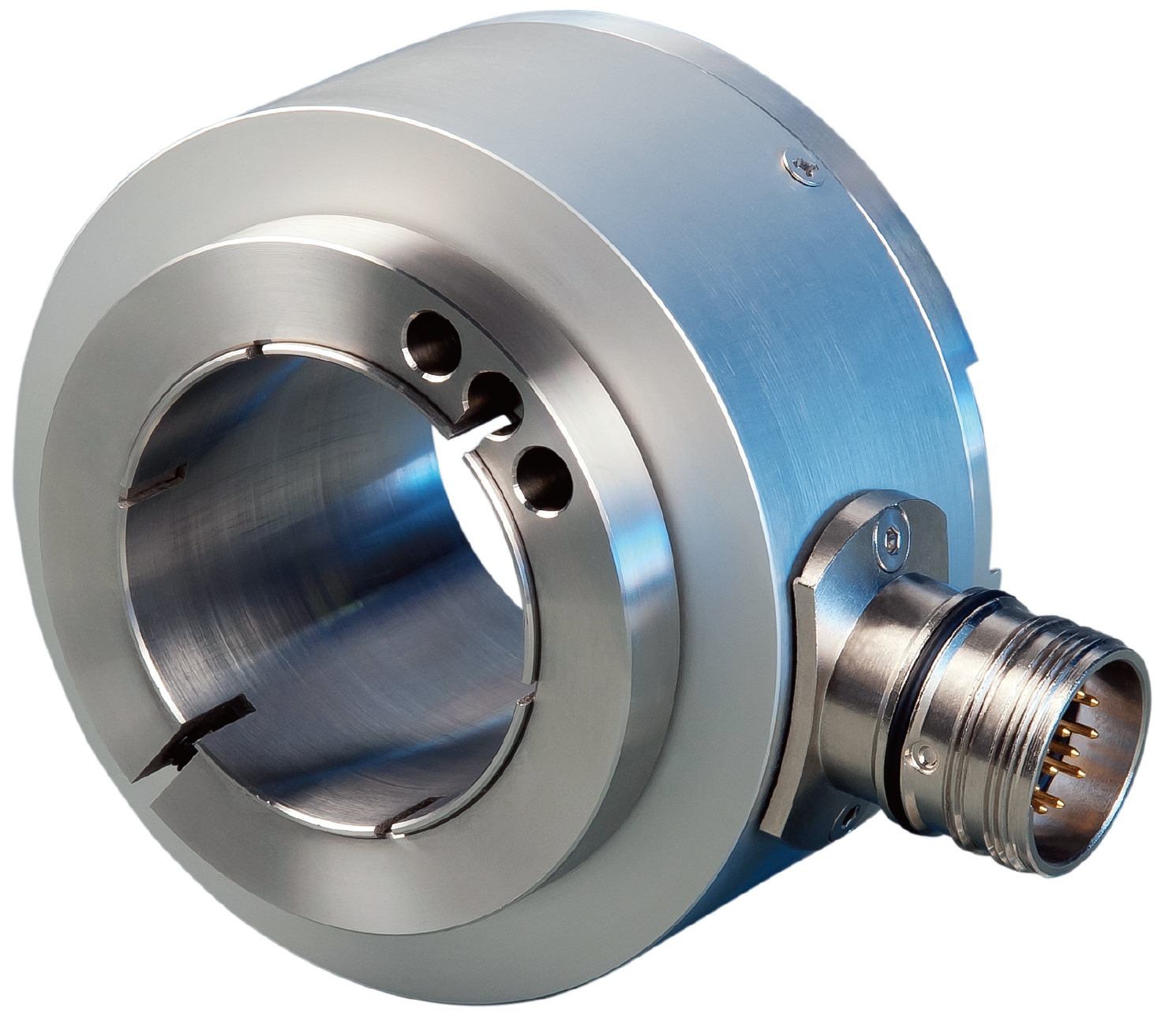

ELCO EV90P Serisi Enkoder

Genel Tanım:
ELCO EV90P Serisi, 90 mm gövde çapına sahip yüksek hassasiyetli artımlı (incremental) enkoderlerdir. “P” serisi, boş mil (hollow shaft) tasarımıyla motor miline doğrudan geçişli montaj imkânı sunar. Büyük boyutlu ve dayanıklı yapısıyla ağır sanayi, motor tahrik sistemleri, vinçler, konveyör hatları ve yüksek torklu endüstriyel uygulamalarda güvenilir pozisyon geri bildirimi sağlar.

Teknik Özellikler:

• Gövde Çapı: Ø90 mm

• Malzeme: Alüminyum gövde, paslanmaz çelik mil

• Şaft Tipi: Boş mil (Hollow shaft)

• Mil Çapı: Ø20 mm, Ø25 mm, Ø30 mm (opsiyonel)

• Koruma Sınıfı: IP54 (opsiyonel IP65)

• Maksimum Hız: 3000 rpm

• Yük Kapasitesi: 80 N (eksenel), 120 N (radyal)

• Şok Direnci: 30 G / 11 ms

• Titreşim Direnci: 10 G (10–2000 Hz)

• Moment Ataleti: 50 × 10⁻⁶ kg·m²

• Başlangıç Torku: < 0.05 Nm

• Çalışma Sıcaklığı: -20 … +85 °C

• Depolama Sıcaklığı: -30 … +85 °C

• Ağırlık: Yaklaşık 1.2 kg

Elektriksel Özellikler:

• Besleme Gerilimi:

  • Push-pull çıkış: 5–30 VDC

  • RS422 çıkış: 5 VDC veya 10–30 VDC

• Maksimum Çözünürlük: 5000 PPR

• Akım Tüketimi: ≤ 120 mA

• Maksimum Darbe Frekansı: 300 kHz

• Çıkış Seviyesi (Push-pull):

  • Yüksek: Ub-1.5 V

  • Düşük: ≤ 0.8 V

• Çıkış Seviyesi (RS422):

  • Yüksek: ≥ 3.4 V

  • Düşük: ≤ 0.4 V

Avantajları:

• Büyük gövde ve yüksek dayanıklılık

• Boş mil tasarımıyla kolay montaj

• Ağır sanayi ve yüksek torklu uygulamalar için uygun

• Yüksek çözünürlük ve sağlam yapı
