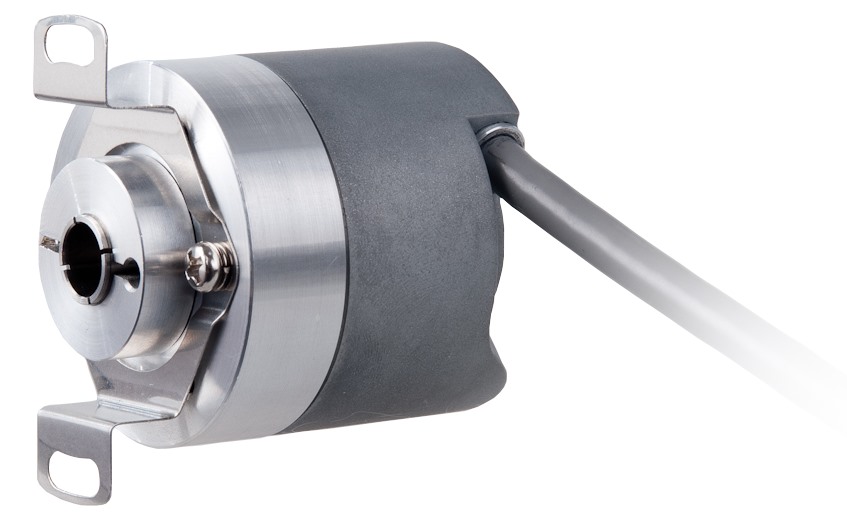

ELCO EV40P Serisi Enkoder

Genel Tanım:
ELCO EV40P Serisi, kompakt boyutlu ve yüksek hassasiyetli artımlı (incremental) enkoderlerdir. 40 mm gövde çapına sahip olan bu seri, özellikle sınırlı montaj alanı bulunan makinelerde ve otomasyon sistemlerinde güvenilir pozisyon geri bildirimi sağlar. Dayanıklı gövdesi ve çeşitli çözünürlük seçenekleri sayesinde motor kontrol, endüstriyel robotlar ve otomasyon hatlarında yaygın olarak kullanılır.

Teknik Özellikler:

• Gövde Çapı: Ø40 mm

• Malzeme: Alüminyum gövde, paslanmaz çelik şaft

• Şaft Tipi: Delik mil (Hollow shaft) veya yarı delik mil (Blind hollow shaft)

• Mil Çapı: Ø6 mm, Ø8 mm (opsiyonel)

• Koruma Sınıfı: IP54 (opsiyonel IP65)

• Maksimum Hız: 6000 rpm

• Yük Kapasitesi: 20 N (eksenel), 40 N (radyal)

• Şok Direnci: 30 G / 11 ms

• Titreşim Direnci: 10 G (10–2000 Hz)

• Moment Ataleti: 6 × 10⁻⁶ kg·m²

• Başlangıç Torku: < 0.02 Nm

• Çalışma Sıcaklığı: -20 … +85 °C

• Depolama Sıcaklığı: -30 … +85 °C

• Ağırlık: Yaklaşık 200 g

Elektriksel Özellikler:

• Besleme Gerilimi:

  • Push-pull çıkış: 5–30 VDC

  • RS422 çıkış: 5 VDC veya 10–30 VDC

• Maksimum Çözünürlük: 5000 PPR

• Akım Tüketimi: ≤ 100 mA

• Maksimum Darbe Frekansı: 300 kHz

• Çıkış Seviyesi (Push-pull):

  • Yüksek: Ub-1.5 V

  • Düşük: ≤ 0.8 V

• Çıkış Seviyesi (RS422):

  • Yüksek: ≥ 3.4 V

  • Düşük: ≤ 0.4 V

Avantajları:

• Kompakt tasarım sayesinde dar alanlara montaj imkânı

• Yüksek çözünürlük ve hassas ölçüm

• Darbe ve titreşime karşı dayanıklılık

• Farklı montaj tipleri ve çıkış sinyali seçenekleri
