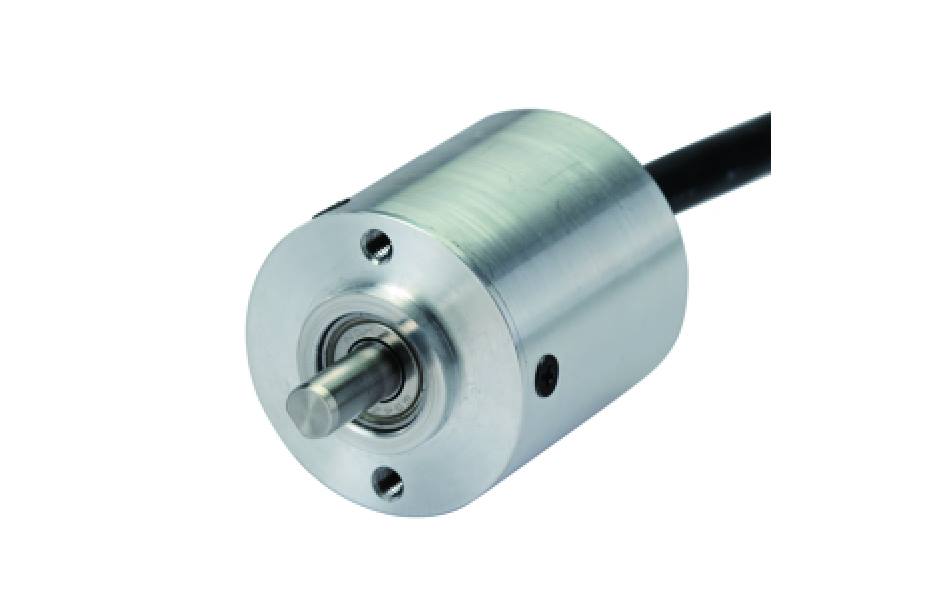

ELCO EV28 Serisi Enkoder

Genel Tanım:
ELCO EV28 Serisi, küçük ve ekonomik artımlı enkoderlerdir. Kompakt gövde boyutu, hafiflik ve yüksek hassasiyetiyle, özellikle montaj alanının kısıtlı olduğu hafif sanayi uygulamalarında ideal çözümler sunar. Maksimum çözünürlük 600 PPR seviyesine kadar sunulmaktadır.

Teknik Özellikler:

• Gövde Çapı: Ø28 mm

• Malzeme: Alüminyum alaşım gövde, paslanmaz çelik şaft

• Şaft Çapı: Ø4 g6 veya Ø5 g6 mm

• Koruma Sınıfı: IP50

• Maksimum Hız: 6000 rpm sürekli çalışma

• Yük Kapasitesi: 5 N (eksenel), 10 N (radyal)

• Şok Direnci: 30 G / 11 ms

• Titreşim Direnci: 6 G (10–2000 Hz)

• Moment Ataleti: 0.7 × 10⁻⁶ kg·m²

• Başlangıç Torku: < 0.01 Nm

• Çalışma Sıcaklığı: -20 … +80 °C

• Depolama Sıcaklığı: -30 … +85 °C

• Nem Dayanımı: %90 (yoğuşmasız)

• Ağırlık: Yaklaşık 100 g

Elektriksel Parametreler:

• Besleme Gerilimi:

  • Push-pull çıkış için 5–30 VDC veya 10–30 VDC

  • RS422 çıkış için 5 VDC veya 10–30 VDC

• Maksimum Çözünürlük: 600 PPR

• Akım Tüketimi: ≤ 100 mA (Push-pull), ≤ 80 mA (RS422)

• Maksimum Pulse Frekansı: 300 kHz

• Çıkış Seviyesi (Push-pull):

  • Yüksek: Ub-1.5 V

  • Düşük: ≤ 0.8 V

• Çıkış Seviyesi (RS422):

  • Yüksek: ≥ 3.4 V

  • Düşük: ≤ 0.4 V

Avantajları:

• Küçük boyut ve hafif yapı sayesinde alan tasarrufu sağlar.

• Yüksek çözünürlük ve hassas kontrol imkânı.

• Dayanıklı gövde, şok ve titreşime karşı dirençli.

• Maliyet-etkin ve uzun ömürlü çözüm.
