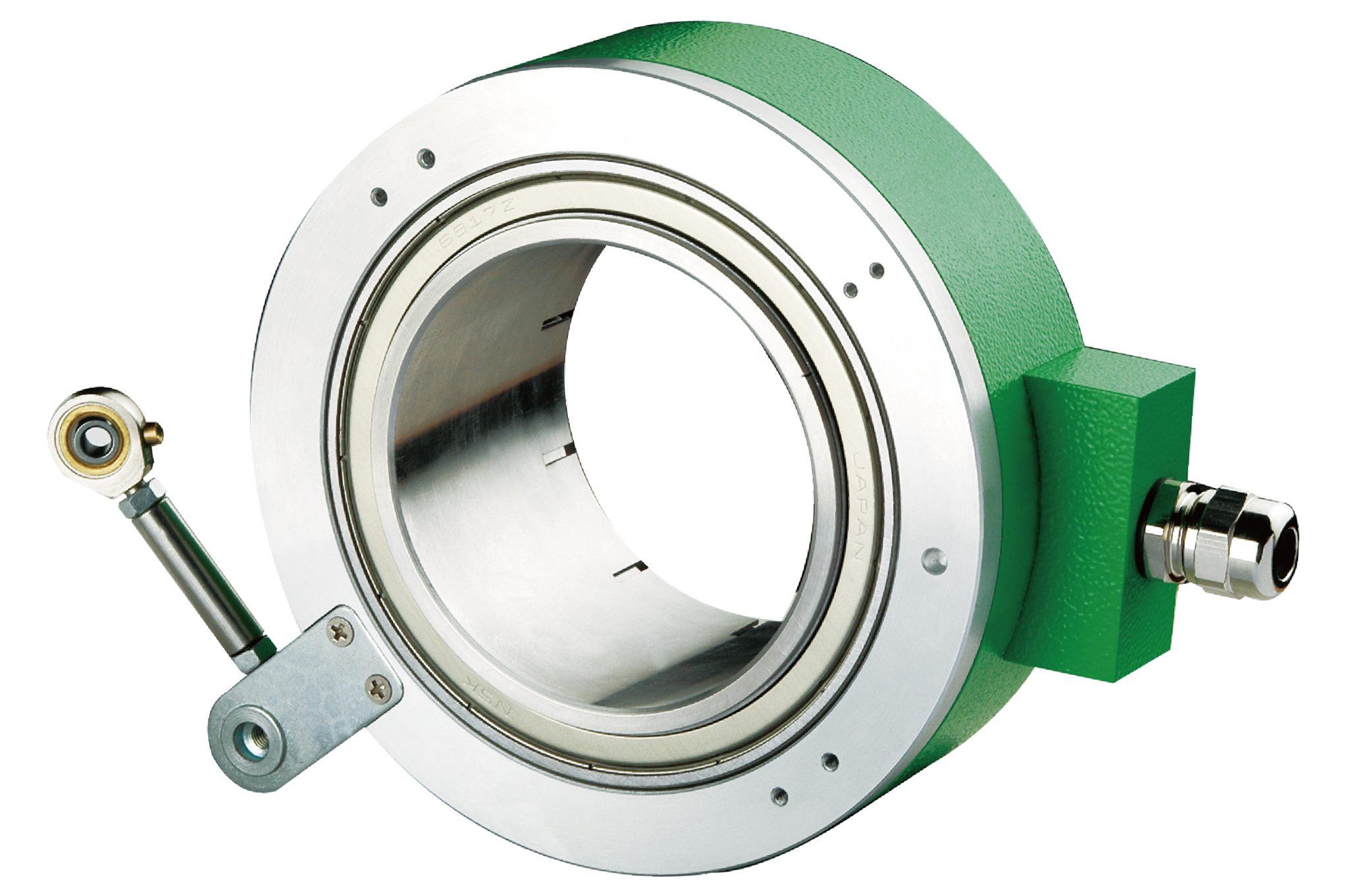

ELCO EV150P Serisi Enkoder

Genel Tanım:
ELCO EV150P Serisi, 150 mm gövde çapına sahip, yüksek hassasiyetli artımlı (incremental) enkoderlerdir. “P” serisi, boş mil (hollow shaft) tasarımı ile motor miline doğrudan geçişli montaj imkânı sağlar. Büyük boyutu ve yüksek mekanik dayanıklılığı sayesinde ağır sanayi, vinçler, çelik üretim hatları, konveyör sistemleri ve yüksek tork gerektiren endüstriyel uygulamalarda güvenilir pozisyon geri bildirimi sunar.

Teknik Özellikler:

• Gövde Çapı: Ø150 mm

• Malzeme: Alüminyum gövde, paslanmaz çelik mil

• Şaft Tipi: Boş mil (Hollow shaft)

• Mil Çapı: Ø30 mm, Ø40 mm, Ø50 mm (opsiyonel)

• Koruma Sınıfı: IP54 (opsiyonel IP65)

• Maksimum Hız: 2000 rpm

• Yük Kapasitesi: 150 N (eksenel), 200 N (radyal)

• Şok Direnci: 30 G / 11 ms

• Titreşim Direnci: 10 G (10–2000 Hz)

• Moment Ataleti: 200 × 10⁻⁶ kg·m²

• Başlangıç Torku: < 0.05 Nm

• Çalışma Sıcaklığı: -20 … +85 °C

• Depolama Sıcaklığı: -30 … +85 °C

• Ağırlık: Yaklaşık 3.5 kg

Elektriksel Özellikler:

• Besleme Gerilimi:

  • Push-pull çıkış: 5–30 VDC

  • RS422 çıkış: 5 VDC veya 10–30 VDC

• Maksimum Çözünürlük: 5000 PPR

• Akım Tüketimi: ≤ 150 mA

• Maksimum Darbe Frekansı: 300 kHz

• Çıkış Seviyesi (Push-pull):

  • Yüksek: Ub-1.5 V

  • Düşük: ≤ 0.8 V

• Çıkış Seviyesi (RS422):

  • Yüksek: ≥ 3.4 V

  • Düşük: ≤ 0.4 V

Avantajları:

• Büyük gövde ve yüksek yük taşıma kapasitesi

• Boş mil tasarımıyla kolay ve sağlam montaj

• Ağır sanayi uygulamaları için uzun ömürlü çözüm

• Yüksek çözünürlük ve titreşime dayanıklı yapı
