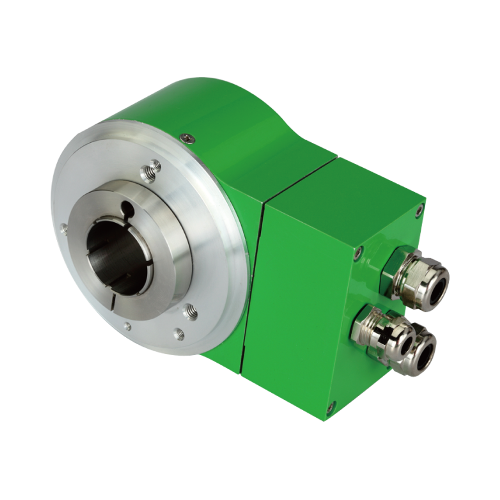

Elco EAM90L-DP Serisi Enkoder

Genel Tanım:
ELCO EAM90L-DP Serisi, mutlak tip (absolute) döner enkoderler olup PROFIBUS-DP endüstriyel haberleşme protokolünü destekler. 90 mm gövde çapı, yüksek çözünürlük, güçlü rulman yapısı ve dayanıklı gövdesiyle ağır sanayi uygulamaları, vinç sistemleri, rüzgar türbinleri, kağıt makineleri ve otomasyon hatlarında hassas pozisyon geri bildirimi sağlar. Tek turlu ve çok turlu versiyonları mevcuttur.

Teknik Özellikler:

• Gövde Çapı: Ø90 mm

• Malzeme: Alüminyum gövde, paslanmaz çelik mil

• Şaft Tipi: Solid shaft veya hollow shaft (modele göre)

• Mil Çapı: Ø12 mm, Ø15 mm, Ø20 mm (opsiyonel)

• Koruma Sınıfı: IP65 (opsiyonel IP67)

• Maksimum Dönüş Hızı: 3000 rpm

• Yük Kapasitesi: 100 N (eksenel), 150 N (radyal)

• Şok Direnci: 100 G / 6 ms

• Titreşim Direnci: 20 G (10–2000 Hz)

• Çalışma Sıcaklığı: -20 … +85 °C

• Ağırlık: Yaklaşık 1.2 kg

Elektriksel Özellikler:

• Besleme Gerilimi: 10–30 VDC

• Çıkış Arayüzü: PROFIBUS-DP (EN 50170 standardına uygun)

• Çözünürlük: Tek turlu – 17 bit’e kadar, çok turlu – 32 bit’e kadar

• Bağlantı Tipi: M23 konnektör veya kablo çıkışlı (modele göre)

Avantajları:

• PROFIBUS-DP ile yüksek hızlı ve güvenilir veri iletişimi

• Büyük gövde yapısıyla yüksek mekanik dayanıklılık

• Ağır yük ve zorlu çevre koşullarına uygun tasarım

• Güç kesilse bile pozisyon bilgisini koruyan mutlak enkoder teknolojisi

• Yüksek çözünürlük ve hassas ölçüm kabiliyeti
