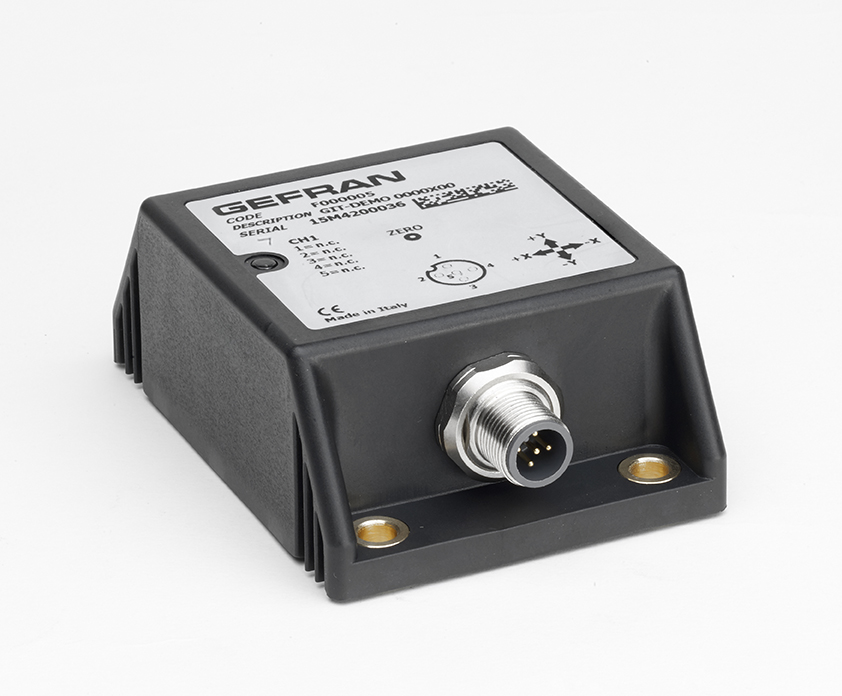

Gefran GIT Serisi Tek ve çift eksenli eğim sensörü

Gefran GIT

Üstteki tek/çift eksenli eğimölçer (XY/360°)

ANA ÖZELLİKLER

Çıkış sinyali: RATIOMETRIC, CANopen, Analog
Doğrusallık: < ± %0,15 FS
M12 konnektör çıkışı (IP67); kablo çıkışı (IP X9K)

Teknik özellikler

TOP İnklinometre MEMS teknolojisi.

Üstün performans, yüksek IP derecesi, şok ve titreşimlere karşı dayanıklılık ve yüksek elektromanyetik uyumluluk, bu sensörü mobil hidrolik uygulamalar için uygun hale getirir.

Tarım araçları, hafriyat makineleri ve kaldırma ekipmanları gibi uygulamalar için sağlam, yüksek performanslı bir çözümü garanti etmek üzere geliştirilmiştir.

Tanım

Ölçüm Aralığı: ±10° ±15° ±20° ±30° ±45° ±60° ±85° (çift XY ekseni) 360° (±180°) (tek Z ekseni)
Besleme voltajı: +5Vdc (yalnızca 0.5..4.5Vdc çıkış için); +10…+36VDC (doğru besleme voltajı için çıkış sinyaline bakın)
Çıkış sinyali: 0,5…4,5V ORANMETRİK (besleme +5Vdc); 0,5…4,5V; 0…10V; 4…20mA; Açılabilir
Elektrik bağlantıları: M12 konnektör çıkışı; kablo çıkışı
Çözünürlük: Analog çıkış: 0,01° (±10° ila ±20° arası); 0,02°(±30°); 0,03°(±45°); 0 .04°(±60°); 0,05°(±85°); 0,1° (±180°). CANopen çıkışı: 0,01°
Doğrusallık: < ± %0,15 FS (±15° ila ± 60°; ±180°); < ± %0,3 FS (± 85°)
Çalışma sıcaklığı ve Sıcaklık Katsayısı: -40°C … +85°C termal kayma < 0,005°/°C aralığında (T=-10°C..+60°C), aksi takdirde < 0,008°/°C
Titreşimler: 10 Hz … 2000 Hz arasında 20g IEC 60068-2-6
Şok: 3 eksende darbe; 50g 11 msIEC 60068-2-27
Elektromanyetik uyumluluk: 2014/30/EU Elektromanyetik Uyumluluk (EMC)
IP Koruma Seviyesi: M12 konnektör çıkışı (IP67); kablo çıkışı (IP X9K)
Muhafaza gövdesi: PBT
