TRAFAG ECT1.0A 8472 71 5717 05 0000 0000 19 58 61 0...1Bar Basınç Transmitteri
TRAFAG ECT1.6A 8472 73 5717 05 0000 0000 19 58 61 0...1.6Bar Basınç Transmitteri
TRAFAG ECT2.5A 8472 75 5717 05 0000 0000 19 58 61 0...2.5Bar Basınç Transmitteri
TRAFAG ECT4.0A 8472 76 5717 05 0000 0000 19 58 61 0...4Bar Basınç Transmitteri
TRAFAG ECT6.0A 8472 77 5717 05 0000 0000 19 58 61 0...6Bar Basınç Transmitteri
TRAFAG ECT10.0A 8472 78 5717 05 0000 0000 19 58 61 0...10Bar Basınç Transmitteri
TRAFAG ECT16.0A 8472 79 5717 05 0000 0000 19 58 61 0...16Bar Basınç Transmitteri
TRAFAG ECT25.0A 8472 80 5717 05 0000 0000 19 58 61 0...25Bar Basınç Transmitteri
TRAFAG ECT40.0A 8472 81 5717 05 0000 0000 19 58 61 0...40Bar Basınç Transmitteri
TRAFAG ECT60.0A 8472 82 5717 05 0000 0000 19 58 61 0...60Bar Basınç Transmitteri
TRAFAG ECT1.0V 8472 71 5717 05 0000 0000 17 58 61 0...1Bar Basınç Transmitteri
TRAFAG ECT1.6V 8472 73 5717 05 0000 0000 17 58 61 0...1.6Bar Basınç Transmitteri
TRAFAG ECT2.5V 8472 75 5717 05 0000 0000 17 58 61 0...2.5Bar Basınç Transmitteri
TRAFAG ECT4.0V 8472 76 5717 05 0000 0000 17 58 61 0...4Bar Basınç Transmitteri
TRAFAG ECT6.0V 8472 77 5717 05 0000 0000 17 58 61 0...6Bar Basınç Transmitteri
TRAFAG ECT10.0V 8472 78 5717 05 0000 0000 17 58 61 0...10Bar Basınç Transmitteri
TRAFAG ECT16.0V 8472 79 5717 05 0000 0000 17 58 61 0...16Bar Basınç Transmitteri
TRAFAG ECT25.0V 8472 80 5717 05 0000 0000 17 58 61 0...25Bar Basınç Transmitteri
TRAFAG ECT40.0V 8472 81 5717 05 0000 0000 17 58 61 0...40Bar Basınç Transmitteri
TRAFAG ECT60.0V 8472 82 5717 05 0000 0000 17 58 61 0...60Bar Basınç Transmitteri
Ana Özellikler
- Mükemmel medya uyumluluğu
- Bağıl veya mutlak basınç ölçümü
- Titanyum versiyonu isteğe bağlı
- Geniş sıcaklık aralığı
Hakkında

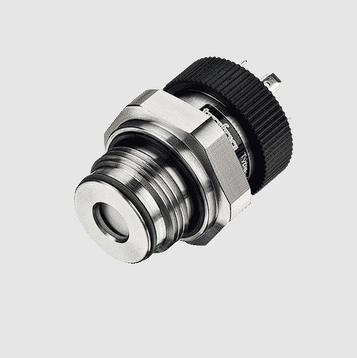

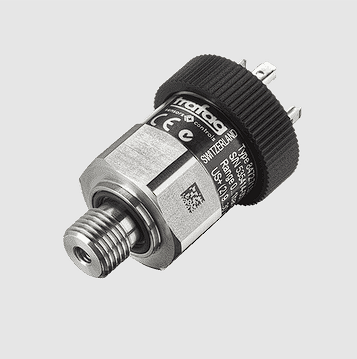

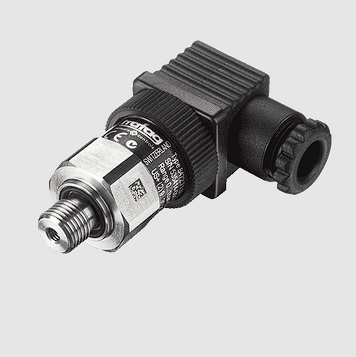

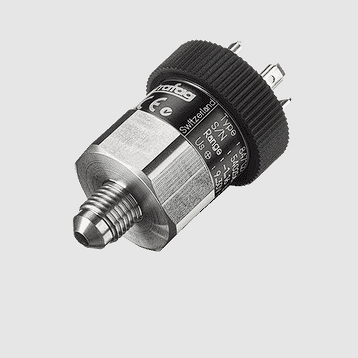

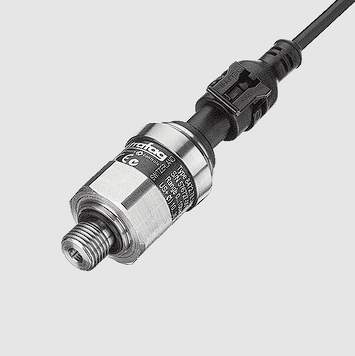

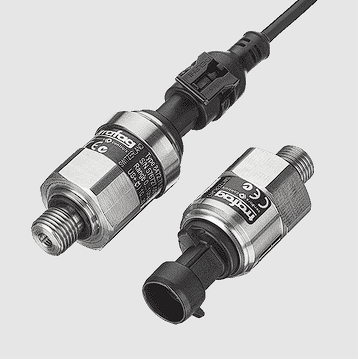

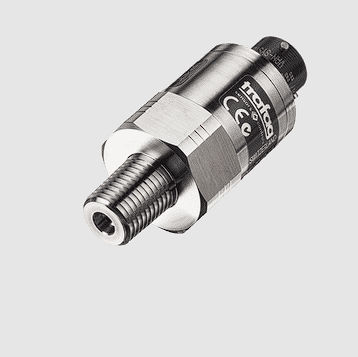

Ekonomik basınç vericisi ECT 8472, denenmiş ve gerçek ECT verici serisini temel alır. -25 ila 125°C arasındaki geniş ortam sıcaklığı aralığı, kapsamlı özellikler ve seçeneklerle birlikte ECT 8472 basınç vericisini çoğu endüstriyel uygulamaya uygun, çok yönlü bir çözüm haline getirir.
Teknik veri
| Ürün Kodu | 8472 |
|---|---|
| İsim | ECT |
| Tanım | Endüstriyel Basınç Transmitteri |
| Ürün Kategorisi |
Basınç vericileri |
| Ölçüm aralığı | 0 ... 1 - 0 ... 400 bar 0 ... 15 - 0 ... 5000 psi |
| Ölçüm prensibi | Seramik üzeri kalın film |
| Uygulamalar |
Hidrolik |
| Doğruluk @ 25°C tip. | ± %0,5 FS tip. |
| Çıkış sinyali | 4...20 mA, 0...5 VDC, 1...6 VDC, 0...10 VDC, 0,5...4,5 VDC oranı. |
| Elektrik bağlantıları | EN175301-803-A (DIN43650-A); M12x1; Endüstriyel standart, temas mesafesi 9,4 mm; Packard Metri Paketi; Kablo |
| Basınç bağlantıları | G1/4" f; G1/4" m; G1/2"m, DIN3852-A; G1/2"m, DIN3852-E; G1/2" m, DIN3852-E, iç konili; 1/4"NPT m, ANSI B1.20.1; 1/8"NPTm, ANSI B1.20.1; 7/16"-20UNFm, SAE4 (J1926); 7/16”-20UNF·m, DIN3866; 7/16”-20UNF f, SAE J512, vana açıcı; 9/16"-18UNF·m, SAE |
| Medya sıcaklığı | -25°C ... +125°C 400 bar/5000 psi: -10°C ... +125°C |
| Ortam sıcaklığı | -25°C ... +125°C Kablo PVC 22: -5°C ... +60°C Kablo PUR 24: -20°C ... +70°C Kablo Raychem 08: -20°C . .. +100°C |
