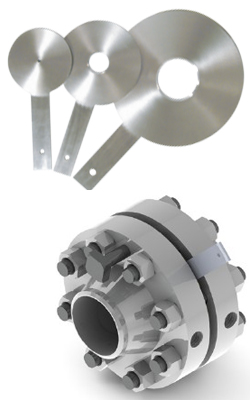

Orifis Plakalar

Genel Tanım

Orifis Plakalar tamamen proses şartlarına ve kullanıcı taleplerine göre imal edilir. İzin verilebilir basınç kaybı ile çalışan akış ölçme sensörleridir. Kısımlar kullanıcının isteğine göre belirlenir. Monte edilebileceği flanşlar wafer veya kaynak ağızlı seçilebilir.

Teknik Özellikler

• BağlantıDN15...DN600
• Ölçme Aralığıİstenilen Değere Göre
• Modeller(Transmittere Göre) Konsatrik, Eksantrik,Segmental vb.
• ÇıkışDP
• Hassasiyet<± 0,4... 1% T.S
• Beta Oranı0,2 ... 0,75
• Basınç40 Bar max. (Ops; 100 Bar max.)
• ServisSıvı, Gaz, Buhar
• Sıcaklık-196...450 °C (Ops; 700 °C)
• Ölçme Yeteneği4:1...10:1
• Islak KısımlarKullanıcı İsteğine Göre
• Üretim MetoduISO 5167 ve ASME MFC-3M

Özellikler

• Kolay Montaj
• Ağır Sartlara Dayanıklı Güçlü Tasarım
• Hareketli Parçası Yok
