(Ekonomik Seri)
Uygulama : Buhar ve Sıcak Su(E), Yağ, Gres, Yakıt(V)
Akışkan Basıncı : 16 bar
Kontrol Basıncı : 3 – 8 bar Hava
Gövde Mlz. : AISI 304/316
Sızdırmazlık Mlz.: EPDM / FKM
Akışkan Sıc.: -20°C…+150°C
Kontrol : N.K./N.A. & Ç.E/T.E
Bağlantı : Dişli BSP
Açıklama:

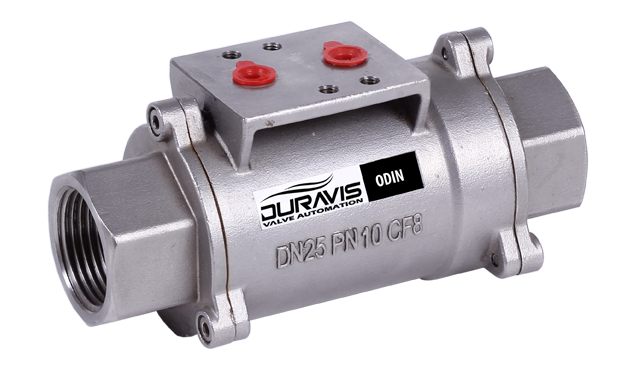

DURAVIS ODIN 201 Serisi pnömatik eksenel vanalar, vana içinde hava yardımı ile aynı eksende hareket eden pistonun ileri-geri hareketiyle akışkan kontrolü sağlar. Strok sonunda piston, conta yatağına basarak veya conta yatağında ayrılarak akışı durdurur veya akışkanın geçmesine izin verir. DURAVIS eksenel akış valflerinde; tam geçiş sağlanırken minimum basınç kaybı sözkonusudur. Genellikle sık açma kapamanın olduğu uygulamalarda toplam kullanım süresi gözönünde bulundurulduğunda ekonomik akış kontrol valfidir.
Model No / Sipariş Kodlama:
Model | Ölçü | Pozisyon | Kontrol | Bağlantı | Sızdırmazlık |
---|---|---|---|---|---|
ODIN 201-08G-2V | DN 8 | Normalde Kapalı | Tek Etkili | BSP Dişi Dişli | VITON |
ODIN 201-10G-2V | DN 10 | Normalde Kapalı | Tek Etkili | BSP Dişi Dişli | VITON |
ODIN 201-15G-2V | DN 15 | Normalde Kapalı | Tek Etkili | BSP Dişi Dişli | VITON |
ODIN 201-20G-2V | DN 20 | Normalde Kapalı | Tek Etkili | BSP Dişi Dişli | VITON |
ODIN 201-25G-2V | DN 25 | Normalde Kapalı | Tek Etkili | BSP Dişi Dişli | VITON |
ODIN 201-32G-2V | DN 32 | Normalde Kapalı | Tek Etkili | BSP Dişi Dişli | VITON |
ODIN 201-40G-2V | DN 40 | Normalde Kapalı | Tek Etkili | BSP Dişi Dişli | VITON |
ODIN 201-50G-2V | DN 50 | Normalde Kapalı | Tek Etkili | BSP Dişi Dişli | VITON |
ODIN 201-08G-3V | DN 8 | Normalde Kapalı | Çift Etkili | BSP Dişi Dişli | VITON |
ODIN 201-10G-3V | DN 10 | Normalde Kapalı | Çift Etkili | BSP Dişi Dişli | VITON |
ODIN 201-15G-3V | DN 15 | Normalde Kapalı | Çift Etkili | BSP Dişi Dişli | VITON |
ODIN 201-20G-3V | DN 20 | Normalde Kapalı | Çift Etkili | BSP Dişi Dişli | VITON |
ODIN 201-25G-3V | DN 25 | Normalde Kapalı | Çift Etkili | BSP Dişi Dişli | VITON |
ODIN 201-32G-3V | DN 32 | Normalde Kapalı | Çift Etkili | BSP Dişi Dişli | VITON |
ODIN 201-40G-3V | DN 40 | Normalde Kapalı | Çift Etkili | BSP Dişi Dişli | VITON |
ODIN 201-50G-3V | DN 50 | Normalde Kapalı | Çift Etkili | BSP Dişi Dişli | VITON |
Teknik Özellikler:
Besleme Basıncı: 3 - 8 bar (43,5 - 116 psi) | Kontrol Akışkanı: Filtrelenmiş Hava
Kontrol Tipi: Çift Etkili veya Yay Dönüşlü (Tek Etkili) | Pozisyon: Normalde Kapalı veya Normalde Açık
Akışkan Basıncı: 16 bar (232 psi) | Akışkan Sıcaklık Aralığı: -20°C …+150°C (VITON O-Ring)
Gövde: AISI 304 / 316 (CF8 / CF8M)
Bağlantı: BSP Dişli (İstek Üzerine: NPT Dişli)
Sızdırmazlık: VITON (Opsiyon olarak; EPDM)
Üstünlükler:
• Kompakt Yapı, Paslanmaz Çelik Gövde, Her Yönde Montaj İmkanı | • Hızlı Açıp-Kapama | • Vakuma Karşı Dayanım
• Hızlı Tepkime, Yüksek Debi Geçişi | • Düşük Basınç Kaybı
Kullanım Alanı:
Dolum Makineleri, Tekstil Baskı&Boyama, Tıbbi Ekipmanlar, Kauçuk Makineleri, Kimya Endüstrisi, Su/Atıksu Boşaltımı vb.
